Van bi 3 mảnh dẫn động bằng khí nén cho tự động hóa công nghiệp

Tổng quan

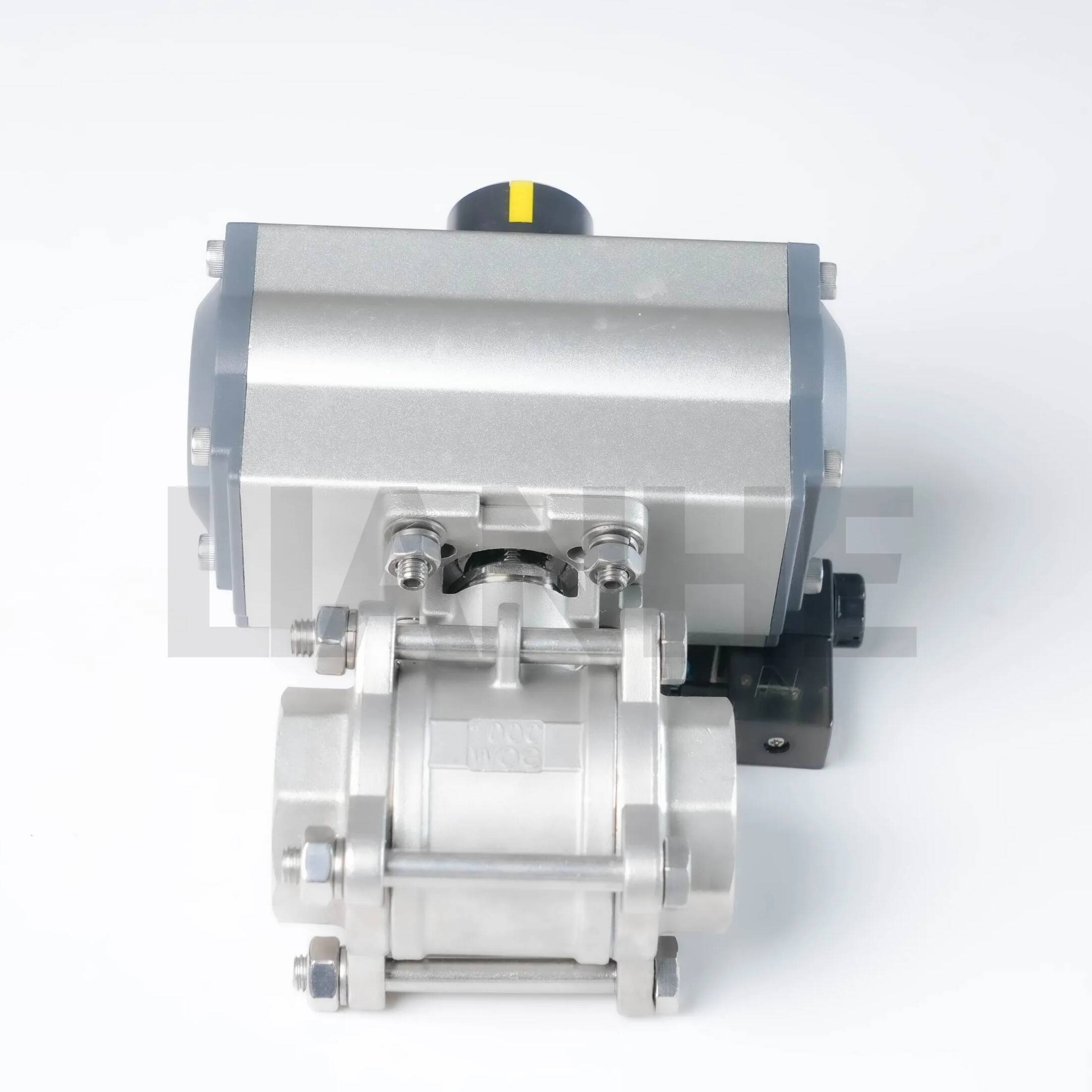

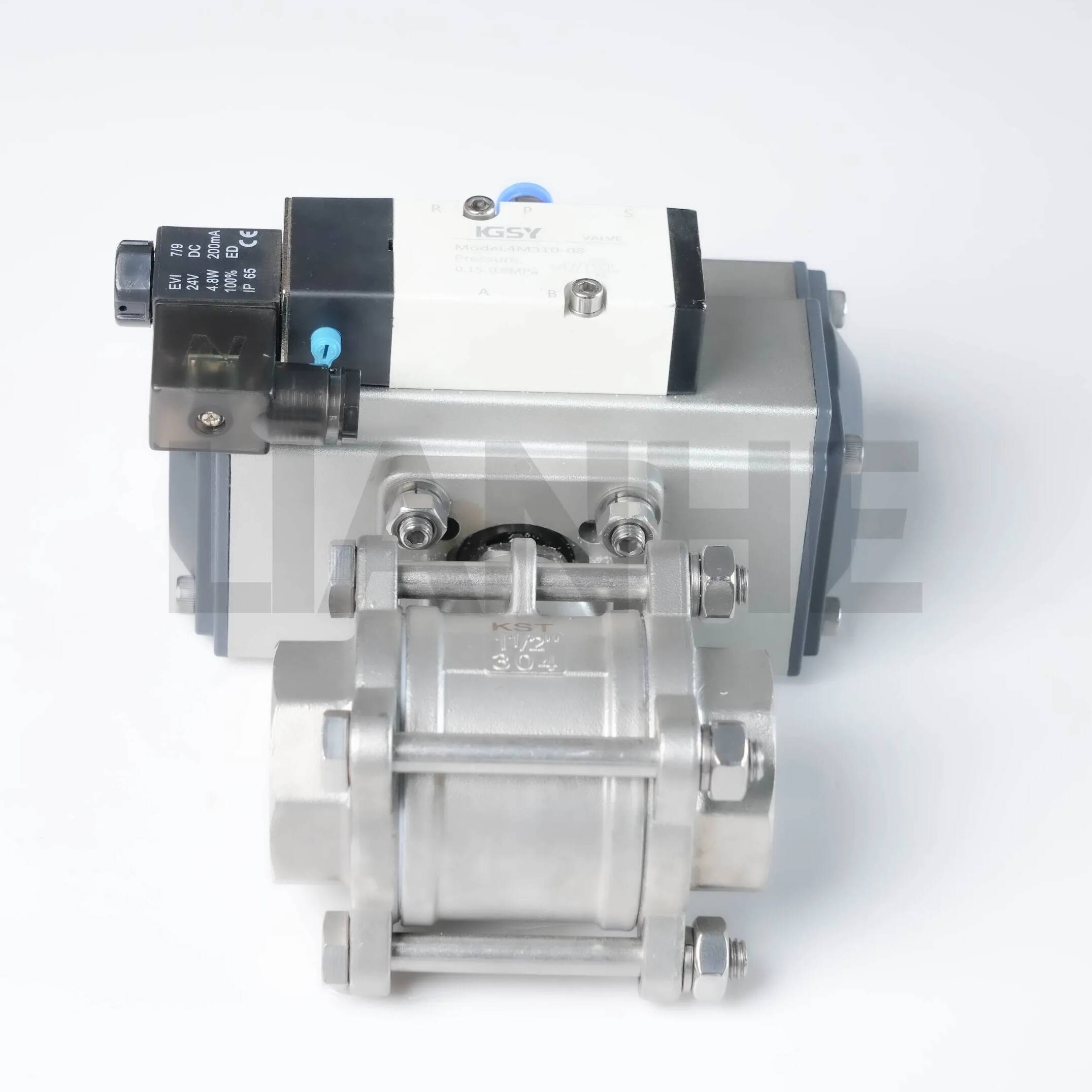

Van bi 3 mảnh điều khiển bằng khí nén là giải pháp kiểm soát dòng chảy có độ tin cậy cao được thiết kế để vận hành nhanh chóng, hiệu quả trong các hệ thống tự động hóa công nghiệp. Được chế tạo từ thép không gỉ 316, van này có các ren NPT (ANSI B1.20.1) và bộ truyền động khí nén, cung cấp chuyển động quay một phần tư 90° nhanh chóng để điều khiển bật/tắt trong môi trường khắc nghiệt, ăn mòn.

Đặc trưng

Ưu điểm của thiết bị truyền động bằng khí nén:

Bộ truyền động khí nén tác động kép hoặc hồi xuân (áp suất không khí 5-8 bar), cung cấp khả năng vận hành không an toàn (đóng/mở lò xo hồi lưu khi mất không khí) và thời gian chu kỳ 3 giây cho van 2".

Bệ lắp ISO 5211 đảm bảo khả năng tương thích với các nhãn hiệu thiết bị truyền động toàn cầu (ví dụ: Festo, SMC), với các bộ định vị tùy chọn để điều khiển lưu lượng theo tỷ lệ.

Thiết kế chống ăn mòn:

Thân bằng thép không gỉ 316 (ASTM A316) với hàm lượng molypden 3,5%, chống rỗ clorua trong môi trường biển và hóa chất, với bề mặt thụ động kéo dài tuổi thọ sử dụng thêm 30%.

Ghế PTFE có vòng chống đùn giúp ngắt kín bong bóng (API 598) ở nhiệt độ từ -40°C đến 260°C (ghế RPTFE).

Kết nối ren chính xác:

Ren nam/nữ NPT để gắn ống an toàn, tương thích với ống 80 và phụ kiện hạng nặng, mô-men xoắn định mức tới 80 N·m cho van 2" để chịu được lực truyền động.

Độ dày thân được gia cố tại các mối nối ren (tiêu chuẩn 1,3x) ngăn ngừa biến dạng khi vận hành khí nén chu kỳ cao.

An toàn & Tuân thủ:

Thiết bị chống tĩnh điện (có lò xo) đảm bảo tính liên tục về điện cho các ứng dụng khí đốt, giảm rủi ro phóng tĩnh điện trong môi trường dễ cháy.

Tuân thủ NACE MR0175 cho dịch vụ khí chua và ATEX/IECEx để sử dụng trong môi trường dễ nổ (Vùng 1/21), với bộ dụng cụ chống cháy tùy chọn.

Ứng dụng

Lý tưởng cho tự động hóa công nghiệp tốc độ cao, độ tin cậy cao:

Thượng nguồn dầu khí: Ngắt nhanh trong hệ thống kiểm soát đầu giếng và dây chuyền phun hóa chất, bằng thép không gỉ 316 chống ăn mòn H2S trong các mỏ khí chua.

Thực phẩm & Đồ uống: Kiểm soát dòng chảy hợp vệ sinh trong dây chuyền thanh trùng và hệ thống CIP (Clean-in-Place), đáp ứng Tiêu chuẩn Vệ sinh 3-A khi tiếp xúc trực tiếp với thực phẩm.

Phát điện: Điều khiển bằng khí nén các bẫy hơi và đường ngưng tụ trong các nhà máy chu trình hỗn hợp, với khả năng kích hoạt nhanh làm giảm sự tăng áp suất trong hệ thống tua-bin.

Hỗ trợ mặt đất hàng không vũ trụ: Kiểm soát nhiên liệu và chất lỏng thủy lực trong các cơ sở bảo trì máy bay, với hoạt động bằng khí nén đảm bảo hoạt động an toàn trong môi trường độ cao.

Câu hỏi thường gặp

Hỏi: Áp suất không khí cần thiết cho bộ truyền động là bao nhiêu??

MỘT:Hoạt động tiêu chuẩn ở 6 bar; tối thiểu 5 bar, tối đa 10 bar. Sử dụng bộ điều chỉnh áp suất để duy trì hiệu suất ổn định.

Hỏi: Van có thể sử dụng được trong hệ thống chân không không??

MỘT:Có, đệm PTFE mang lại khả năng bịt kín đáng tin cậy với áp suất chân không lên tới 29" Hg, mặc dù đệm bọc kim loại với kim loại được khuyên dùng cho các điều kiện chân không khắc nghiệt.

Hỏi: Làm thế nào để ngăn chặn sự ăn mòn của bộ truyền động ở môi trường ven biển?

MỘT:Chọn một thiết bị truyền động có thân nhôm sơn epoxy hoặc các bộ phận bằng thép không gỉ và lắp đặt bộ lọc không khí kết hợp để loại bỏ độ ẩm và các hạt muối.

Câu hỏi: Kích thước bộ lọc không khí được khuyến nghị cho bộ truyền động là bao nhiêu??

MỘT:Sử dụng bộ lọc định mức 5μm để bảo vệ bộ truyền động khỏi bị nhiễm bẩn hạt, đảm bảo vận hành trơn tru và kéo dài tuổi thọ.
