Việc chỉ định lịch trình đường ống không chính xác dẫn đến lỗ hổng hệ thống nguy hiểm hoặc lãng phí vốn dự án. Vận chuyển chất lỏng công nghiệp không có chỗ cho việc phỏng đoán. Kỹ thuật kém gây ra những vụ nổ thảm khốc. Kỹ thuật quá mức làm cạn kiệt ngân sách xây dựng của bạn một cách không cần thiết. Bạn phải thực hiện đúng những phép tính này ngay lần đầu tiên.
Trong khi Kích thước ống danh nghĩa (NPS) quy định đường kính ngoài, thì lịch trình quy định độ dày thành ống, đường kính trong và khả năng áp suất tối đa. Hiểu sai các biến số này thường dẫn tới những thất bại về mặt cấu trúc. Nó cũng có thể gây ra những hạn chế nghiêm trọng về dòng chảy bên trong dây chuyền xử lý của bạn. Bạn cần một phương pháp đáng tin cậy để đánh giá các kích thước này.
Chúng tôi xây dựng hướng dẫn này để giải quyết vấn đề chính xác này. Nó cung cấp cho các nhà quản lý mua sắm và kỹ sư đường ống một khuôn khổ dựa trên bằng chứng để đánh giá và lựa chọn giữa các thông số kỹ thuật SCH 10, SCH 40 và SCH 80. Bạn sẽ khám phá cách các tiêu chuẩn ASME chi phối các kích thước này. Chúng tôi cũng khám phá mức độ căng thẳng trong vận hành, phương tiện mài mòn và hạn chế về ngân sách quyết định lựa chọn vật liệu cuối cùng của bạn như thế nào.
Lịch trình xác định độ dày của tường:Khi số lịch trình tăng (từ 10 lên 80), tường trở nên dày hơn, đường kính bên trong giảm và mức áp suất tăng.
SCH 10 dành cho áp suất thấp:Lý tưởng cho các môi trường áp suất thấp, nhạy cảm với chi phí, nơi ưu tiên giảm trọng lượng.
SCH 40 là tiêu chuẩn phổ quát:Thông số kỹ thuật phổ biến nhất cho các ứng dụng công nghiệp, hóa chất và xử lý nước nói chung.
SCH 80 dành cho tình trạng căng thẳng cực độ:Cần thiết cho các hệ thống áp suất cao, môi trường có tính ăn mòn cao hoặc môi trường yêu cầu lượng hao mòn cơ học đáng kể.
Ký hiệu "S" có ý nghĩa quan trọng:Trong thép không gỉ, lịch trình thường được theo sau bởi chữ "S" (ví dụ: SCH 40S) để phân biệt chúng với các tiêu chuẩn kích thước thép carbon theo ASME B36.19.

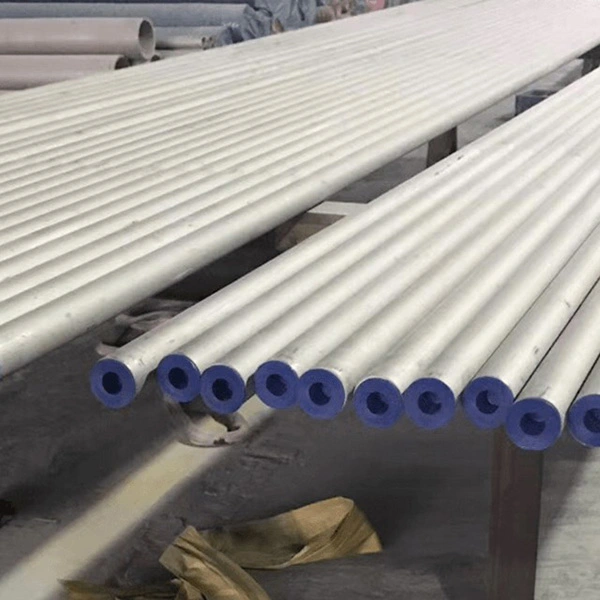

Trước tiên, các kỹ sư phải hiểu các tiêu chuẩn cơ bản quản lý kích thước đường ống. Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME) duy trì các khuôn khổ nghiêm ngặt cho sản xuất. ASME B36.19 đóng vai trò là tiêu chuẩn chiều cụ thể cho mọiỐng thép không gỉ. Điều này khác hoàn toàn với ASME B36.10. ASME B36.10 quy định kích thước của ống thép rèn và thép cacbon.
Thép không gỉ sở hữu khả năng chống ăn mòn và độ bền kéo độc đáo. Những đặc tính này cho phép các nhà sản xuất sử dụng thành mỏng hơn cho cùng mức áp suất so với thép cacbon. ASME đã tạo ra tiêu chuẩn B36.19 để phản ánh những đặc tính vật liệu vượt trội này. Nó ngăn cản các kỹ sư xác định quá mức độ dày của tường một cách không cần thiết.
Bạn sẽ thường xuyên thấy hậu tố "S" được đính kèm với số lịch trình. Các ký hiệu như 10S, 40S và 80S biểu thị các lịch trình cụ thể bằng thép không gỉ này. Lịch trình tiêu chuẩn và "S" căn chỉnh hoàn hảo ở đường kính ngoài nhỏ hơn. Tuy nhiên, chúng khác nhau đáng kể ở kích thước dày hơn, lớn hơn. Ống SCH 40 bằng thép carbon lớn hơn NPS 12 có độ dày thành khác với ống không gỉ SCH 40S. Bạn phải chỉ định "S" để đảm bảo kích thước chính xác.
Một thực tế triển khai quan trọng thường khiến các kỹ sư cấp dưới bối rối. Bất chấp người được chọnlịch trình ống thép không gỉ, Đường kính ngoài (OD) vẫn hoàn toàn không đổi đối với một NPS nhất định. Một ống 2 inch luôn có kích thước bên ngoài là 2,375 inch. Bởi vì OD vẫn bị khóa nên việc tăng cường lịch trình sẽ bổ sung nghiêm ngặt vật liệu vào bên trong. Việc chuyển từ bức tường nhẹ sang bức tường cực nặng sẽ làm giảm Đường kính bên trong (ID). Sự giảm bên trong này trực tiếp làm giảm thể tích chất lỏng. Nó cũng làm tăng vận tốc chất lỏng và ma sát bên trong. Các kỹ sư phải tính toán tác động của tốc độ dòng chảy này trước khi hoàn thiện thiết kế hệ thống.
Đánh giáSCH 10 so với SCH 40 so với SCH 80đòi hỏi sự hiểu biết rõ ràng về sự khác biệt về thể chất của họ. Mỗi phân loại phục vụ một mục đích hoạt động riêng biệt. Việc lựa chọn chính xác sẽ tối ưu hóa tuổi thọ của hệ thống.
Bảng 10 đại diện cho hạng mục tường nhẹ. Nó có các bức tường mỏng hơn đáng kể. Điều này tối đa hóa khối lượng bên trong để vận chuyển chất lỏng. Nó cũng cung cấp trọng lượng thấp nhất trên mỗi foot tuyến tính. Trọng lượng thấp hơn có nghĩa là chi phí vật liệu rẻ hơn và lắp đặt dễ dàng hơn. Tuy nhiên, SCH 10 có những hạn chế nghiêm ngặt. Nó cung cấp khả năng chịu áp suất thấp hơn nhiều. Bạn không bao giờ nên sử dụng nó trong môi trường có tính mài mòn cao. Các đường SCH 10 lộ ra rất dễ bị hư hỏng cơ học. Một cú va chạm của xe nâng đi lạc có thể dễ dàng làm móp hoặc nghiền nát một đường ống nhẹ.
Lịch trình 40 đóng vai trò là công việc tiêu chuẩn của bức tường. Nó có độ dày thành cân bằng hoàn hảo. Lịch trình này thể hiện sự giao thoa tối ưu giữa mức áp suất, độ cứng kết cấu và chi phí vật liệu. Hầu hết các kỹ sư đều mặc định sử dụng SCH 40 cho các cơ sở có mục đích chung. Nó xử lý áp suất chất lỏng từ trung bình đến cao một cách dễ dàng. Nó chịu được vận tốc dòng chảy công nghiệp tiêu chuẩn mà không bị mài mòn quá mức. Nó cung cấp đủ sức mạnh cơ học để tồn tại trong các nhà máy bận rộn.
Lịch trình 80 thống trị hạng mục tường siêu nặng. Nó tự hào có bề mặt tường dày nhất trong số ba kích thước phổ biến này. Vật liệu bổ sung này làm cho nó nặng hơn đáng kể. Các kỹ sư xây dựng dây chuyền SCH 80 dành riêng cho PSI cực mạnh. Nó xử lý các biến động nhiệt độ cao mạnh mẽ một cách trơn tru. Các cơ sở xử lý di chuyển bùn mài mòn dựa vào SCH 80. Độ dày tăng thêm đóng vai trò như một "dung sai ăn mòn" quan trọng. Phương tiện truyền thông có thể làm xói mòn dần bức tường bên trong trong nhiều thập kỷ trước khi đường ống đạt đến điểm hỏng nghiêm trọng.
Xem lại dữ liệu thứ nguyên bên dưới. Nó cung cấp sự so sánh rõ ràng về kích thước NPS 2" và NPS 4" trên cả ba lịch trình tiêu chuẩn.
|
Kích thước ống danh nghĩa (NPS) |
Đường kính ngoài (OD) |
Lịch trình |
Độ dày của tường |
Đường kính bên trong (ID) |
Xấp xỉ. Trọng lượng (lb/ft) |
|---|---|---|---|---|---|
|
2" |
2.375" |
10S |
0,109" |
2.157" |
2.64 |
|
2" |
2.375" |
40S |
0,154" |
2.067" |
3.65 |
|
2" |
2.375" |
80S |
0,218" |
1.939" |
5.02 |
|
4" |
4.500" |
10S |
0,120" |
4.260" |
5.61 |
|
4" |
4.500" |
40S |
0,237" |
4.026" |
10.79 |
|
4" |
4.500" |
80S |
0,337" |
3.826" |
14.98 |
Bạn không thể chọn kích thước ống dựa trên trực giác. Động lực học chất lỏng và vật lý cơ học quyết định yêu cầu của bạn. Các kỹ sư dựa vào các khung quyết định có cấu trúc để đảm bảo an toàn.
Việc đánh giá áp suất vận hành và nhiệt độ là nền tảng tuyệt đối cho sự lựa chọn của bạn. Chúng tôi tính toán độ dày thành cần thiết bằng Công thức Barlow. Phương trình này xác định áp suất bên trong mà đường ống có thể chứa một cách an toàn. Bạn nhân áp suất thiết kế với đường kính ngoài của đường ống. Sau đó, bạn chia sản phẩm đó gấp đôi ứng suất vật liệu cho phép. Kết quả cung cấp cho bạn độ dày thành tối thiểu cần thiết. Bạn phải luôn làm tròn đến lịch trình tiêu chuẩn gần nhất.
Nhiệt độ tạo ra một yếu tố rủi ro lớn ở đây. Nhiệt độ cao làm giảm mạnh khả năng chịu áp suất của tất cả các kim loại. Một ống SCH 40 hoạt động ở 100°F giữ áp suất cao hơn đáng kể so với cùng một ống hoạt động ở 800°F. Nhiệt làm suy yếu cấu trúc phân tử. Bạn phải kiểm tra đường cong giảm nhiệt độ ASME B31.3 trước khi phê duyệt bất kỳ thiết kế nào. Một hệ thống có thể yêu cầu SCH 80 chỉ để xử lý nhiệt, ngay cả khi áp suất cơ bản có vẻ thấp.
Sự ăn mòn của môi trường đòi hỏi phải đánh giá cẩn thận. Các nhà máy xử lý hóa chất vận chuyển chất lỏng có tính ăn mòn cao. Axit sunfuric và bùn khoáng có tính ăn mòn liên tục tấn công vào bên trong đường ống. Họ loại bỏ các lớp kim loại cực nhỏ mỗi ngày. Nếu hệ thống của bạn vận chuyển các phương tiện này, bạn cần có mức hao mòn cho phép. SCH 80 có vòng đời dài hơn nhiều. Nó cho phép tổn thất vật liệu bên trong đáng kể trước khi bức tường đạt đến độ dày hư hỏng tới hạn. SCH 10 sẽ bị xói mòn hoàn toàn trong một khoảng thời gian ngắn.
Việc cân nhắc tải trọng kết cấu và tải trọng bên ngoài cũng quan trọng như áp lực bên trong. Ống không tồn tại trong chân không. Chúng trải dài khoảng cách xa giữa các giá đỡ ống và các giá đỡ kết cấu. Trọng lực liên tục kéo kim loại và chất lỏng nặng bên trong nó xuống. Các ống chịu các nhịp dài không được hỗ trợ đòi hỏi độ cứng của SCH 40 hoặc SCH 80. SCH 10 thiếu cường độ dầm cho các nhịp dài. Nó có thể bị chùng xuống dưới sức nặng của chính nó. Hơn nữa, SCH 10 sẽ dễ bị nghiền nát dưới tác động cơ học bên ngoài. Các khu công nghiệp có mật độ đi lại cao đòi hỏi những bức tường dày hơn chỉ để bảo vệ vật lý bên ngoài.
Sự hoàn thiện về mặt kỹ thuật phải luôn phù hợp với thực tế mua sắm. Ngân sách quyết định tính khả thi của dự án. Bạn phải hiểu việc lựa chọn tiến độ tác động như thế nào đến lợi nhuận tài chính và tiến độ xây dựng của bạn.
Hệ số nhân chi phí vật liệu sẽ tác động đến ngân sách của bạn ngay lập tức. Các nhà sản xuất định giá kim loại công nghiệp theo trọng lượng. Nâng cấp cơ sở từ SCH 40 lên SCH 80 sẽ làm tăng đáng kể số pound trên mỗi foot. Sự leo thang này trực tiếp đẩy chi phí vật liệu lên cao. Bạn đang mua thêm hợp kim thô. Nếu tính toán áp lực của bạn chứng minh SCH 40 là đủ, việc mua SCH 80 sẽ lãng phí vốn dự án quan trọng.
Hậu cần vận chuyển và xử lý đưa ra các lớp chi phí thứ cấp. Hãy xem xét tác động xếp tầng của lịch trình dày đặc hơn:
Hóa đơn cước vận chuyển tăng do các công ty logistics tính phí theo trọng tải.
Đội lắp đặt yêu cầu thiết bị nâng hạng nặng hơn để nâng các đường ống vào đúng vị trí.
Các kỹ sư kết cấu phải thiết kế các giá đỡ chắc chắn hơn, đắt tiền hơn để giữ thêm trọng lượng chết.
Bãi chứa tại chỗ cần gia cố nền đất để ngăn chặn các pallet nặng chìm xuống bùn.
Thời gian hàn và lắp đặt tăng đáng kể theo độ dày của tường. Những bức tường dày hơn đòi hỏi nhiều lao động hơn đáng kể. Hàn mối nối SCH 80 yêu cầu góc xiên rộng hơn. Thợ hàn phải thực hiện nhiều lần hàn để lấp đầy mối nối. Họ tiêu thụ kim loại phụ đắt tiền hơn. Lượng nhiệt đầu vào mạnh đòi hỏi thời gian làm mát dài hơn giữa các lần truyền. Ngược lại, thợ hàn thường có thể hoàn thành mối nối SCH 10 chỉ trong một lần hàn nhanh chóng. Lao động thường đắt hơn vật chất. Việc nâng cấp lịch trình sẽ nhân số giờ lao động của bạn lên gấp nhiều lần.
Sự sẵn có của hàng tồn kho sẽ quyết định tiến độ dự án của bạn. SCH 40S đóng vai trò là tiêu chuẩn chung của ngành. Các nhà phân phối dự trữ nó sâu trong mọi kho hàng lớn trên toàn cầu. Bạn thường có thể đảm bảo SCH 40S để giao hàng vào ngày hôm sau. Tuy nhiên, SCH 10S và SCH 80S thường yêu cầu thời gian thực hiện lâu hơn. Điều này đặc biệt đúng khi chỉ định các hợp kim ít phổ biến hơn như thép 316L hoặc thép Duplex. Việc chờ đợi sáu tuần cho một đường ống có thành dày cụ thể có thể làm hỏng toàn bộ tiến độ xây dựng.
Những tính toán kỹ thuật của bạn sẽ chẳng có ý nghĩa gì nếu nhà cung cấp của bạn cung cấp vật liệu không đạt tiêu chuẩn. Việc tìm kiếm một đối tác sản xuất đáng tin cậy đảm bảo tính toàn vẹn của hệ thống. Bạn phải kiểm tra các nhà cung cấp một cách tỉ mỉ.
Xác minh tuân thủ tạo thành tuyến phòng thủ đầu tiên của bạn. Không bao giờ mua đường ống mà không xem xét tài liệu. Đảm bảo nhà cung cấp cung cấp đầy đủ Báo cáo Thử nghiệm Nhà máy (MTR) cho mỗi lô. Những báo cáo này xác minh thành phần hóa học chính xác của lô nhiệt. Họ cũng xác nhận rằng kích thước vật lý tuân thủ nghiêm ngặt dung sai ASME B36.19. Tiêu chuẩn thường cho phép dung sai sản xuất là +/- 12,5% trên độ dày thành danh nghĩa. Một nhà cung cấp đáng tin cậy sẽ vui vẻ cung cấp MTR trước khi vận chuyển.
Bạn phải đánh giá các phương pháp sản xuất liền mạch và hàn. Các ứng dụng quan trọng, áp suất cao thường yêu cầu đường ống liền mạch. Các ống liền mạch không có đường hàn dọc, loại bỏ các điểm hỏng hóc tiềm ẩn. Họ thực hiện đặc biệt tốt dưới áp lực cực độ. Tuy nhiên, chi phí sản xuất liền mạch cao hơn nhiều. Nhiều ứng dụng hiện đại sử dụng ống hàn điện trở (ERW). SCH 40 hàn hoàn toàn đủ dùng cho hầu hết các quy trình công nghiệp, miễn là nhà máy chứng nhận nó một cách chính xác. Yêu cầu kiểm tra bằng tia X 100% trên tất cả các đường hàn.
Việc thực hiện một quy trình mua sắm sạch đòi hỏi sự chính xác. Biên soạn một cách chi tiếtYêu cầu báo giá (RFQ)để gửi đến các nhà cung cấp trong danh sách rút gọn của bạn. Giao tiếp rõ ràng ngăn ngừa lợi nhuận đắt tiền. Bao gồm các tham số chính xác này trong RFQ của bạn:
Tổng số cảnh quay tuyến tính:Bao gồm 5% phần dư thừa cho việc cắt và chất thải phù hợp tại hiện trường.
Lớp hợp kim:Chỉ định các loại chính xác, chẳng hạn như 304, 304L, 316 hoặc 316L.
Kích thước ống danh nghĩa (NPS):Ghi rõ kích thước tiêu chuẩn.
Lịch trình cụ thể:Nêu rõ ký hiệu "S" (10S, 40S hoặc 80S).
Yêu cầu hoàn thiện cuối cùng:Cho biết bạn cần đầu trơn, đầu vát để hàn hay đầu ren.
Việc lựa chọn lịch trình đường ống chính xác là một bài tập trong việc cân bằng giữa an toàn hệ thống và hiệu quả sử dụng vốn. Tính chất vật lý của việc vận chuyển chất lỏng sẽ quyết định các yêu cầu cơ bản. Mặc định là SCH 80 sẽ tự động lãng phí ngân sách quý giá và làm tăng thời gian cài đặt của bạn. Ngược lại, việc mặc định sử dụng SCH 10 chỉ để tiết kiệm tiền có nguy cơ thất bại thảm hại dưới áp lực.
Đánh giá cẩn thận áp suất bên trong, độ mài mòn của vật liệu và tải trọng kết cấu. Hãy ghép các biến này với các tiêu chuẩn ASME B36.19 đã được thiết lập. Luôn chạy Công thức Barlow để xác minh các giả định của bạn.
Hãy hành động cho dự án của bạn ngay hôm nay. Nhắc các kỹ sư kết cấu nội bộ của bạn xác nhận tất cả các tính toán áp suất ở nhiệt độ cao. Sau khi được xác minh, hãy liên hệ với nhóm kỹ thuật và bán hàng tận tâm của bạn. Xem xét tình trạng sẵn có của hàng tồn kho hiện tại, yêu cầu MTR và đảm bảo giá dự án của bạn trước khi chi phí nguyên liệu thô biến động.
Trả lời: Không. Số lịch trình là tham chiếu không thứ nguyên cho công thức độ dày thành dựa trên xếp hạng áp suất. Nó không phải là phép đo tuyệt đối tính bằng milimét hoặc inch. Độ dày thực tế của ống Schedule 40 thay đổi tùy thuộc vào Kích thước ống danh nghĩa (NPS) của nó.
Đáp: Có, nhưng mức áp suất tối đa của hệ thống sẽ bị tắc nghẽn bởi liên kết yếu nhất, đó là đoạn SCH 40. Ngoài ra, các điểm chuyển tiếp sẽ có đường kính bên trong không khớp. Bước này trong phần bên trong đường ống có thể gây ra dòng chảy hỗn loạn nghiêm trọng và xói mòn cục bộ.
Trả lời: SCH 40 là tiêu chuẩn kích thước thép carbon được xác định theo ASME B36.10. SCH 40S là tiêu chuẩn thép không gỉ được quản lý bởi ASME B36.19. Đối với kích thước ống nhỏ hơn, kích thước của chúng giống hệt nhau. Tuy nhiên, chúng khác nhau đáng kể về độ dày thành ở đường kính ngoài lớn hơn.
Trả lời: Mặc dù chênh lệch trọng lượng chính xác phụ thuộc vào Kích thước ống danh nghĩa cụ thể, ống thép không gỉ SCH 80 thường nặng hơn 30% đến 50% mỗi foot so với SCH 40. Việc tăng trọng lượng này tương quan trực tiếp với độ dày thành tăng cần thiết cho các ứng dụng chịu áp lực cực cao.
