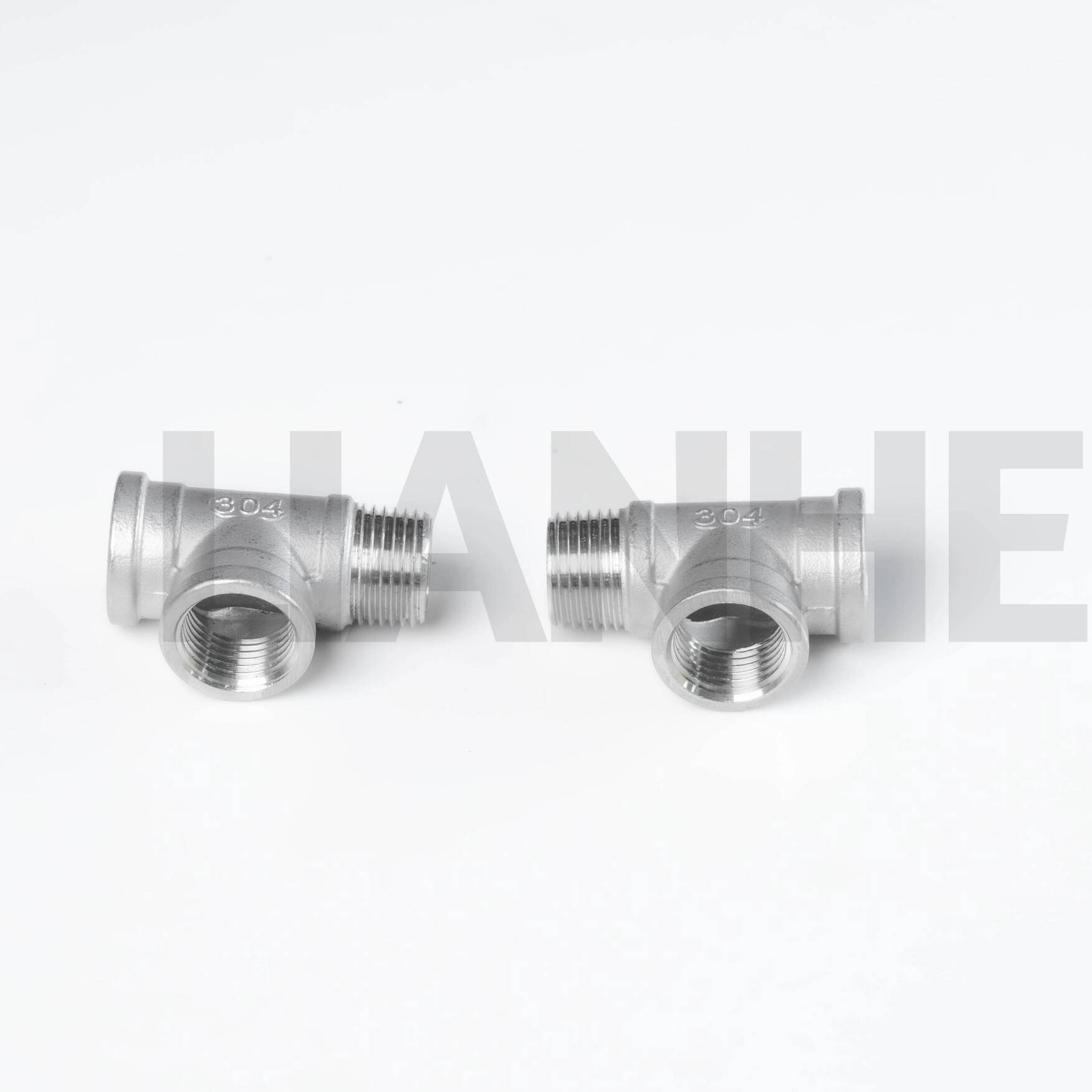

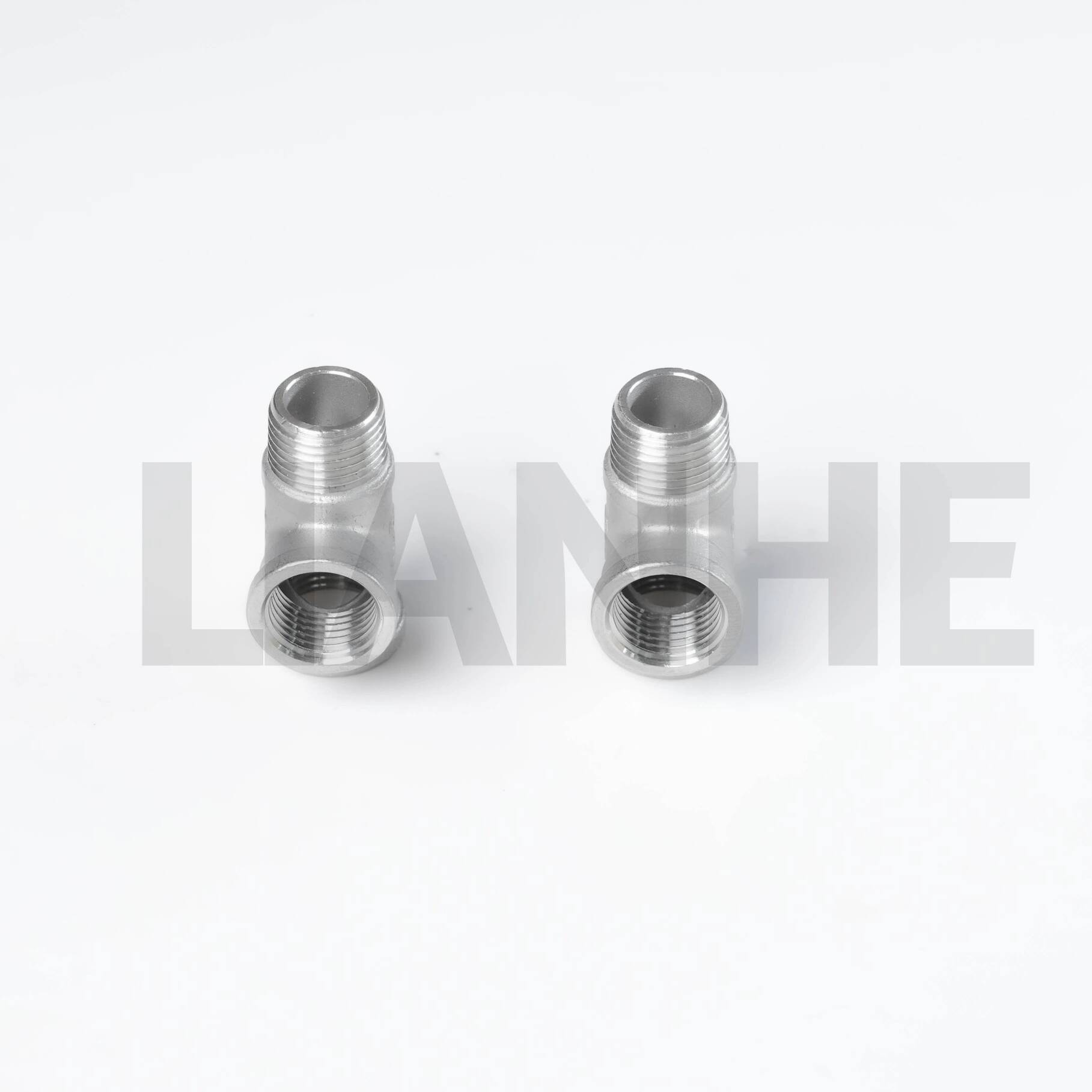

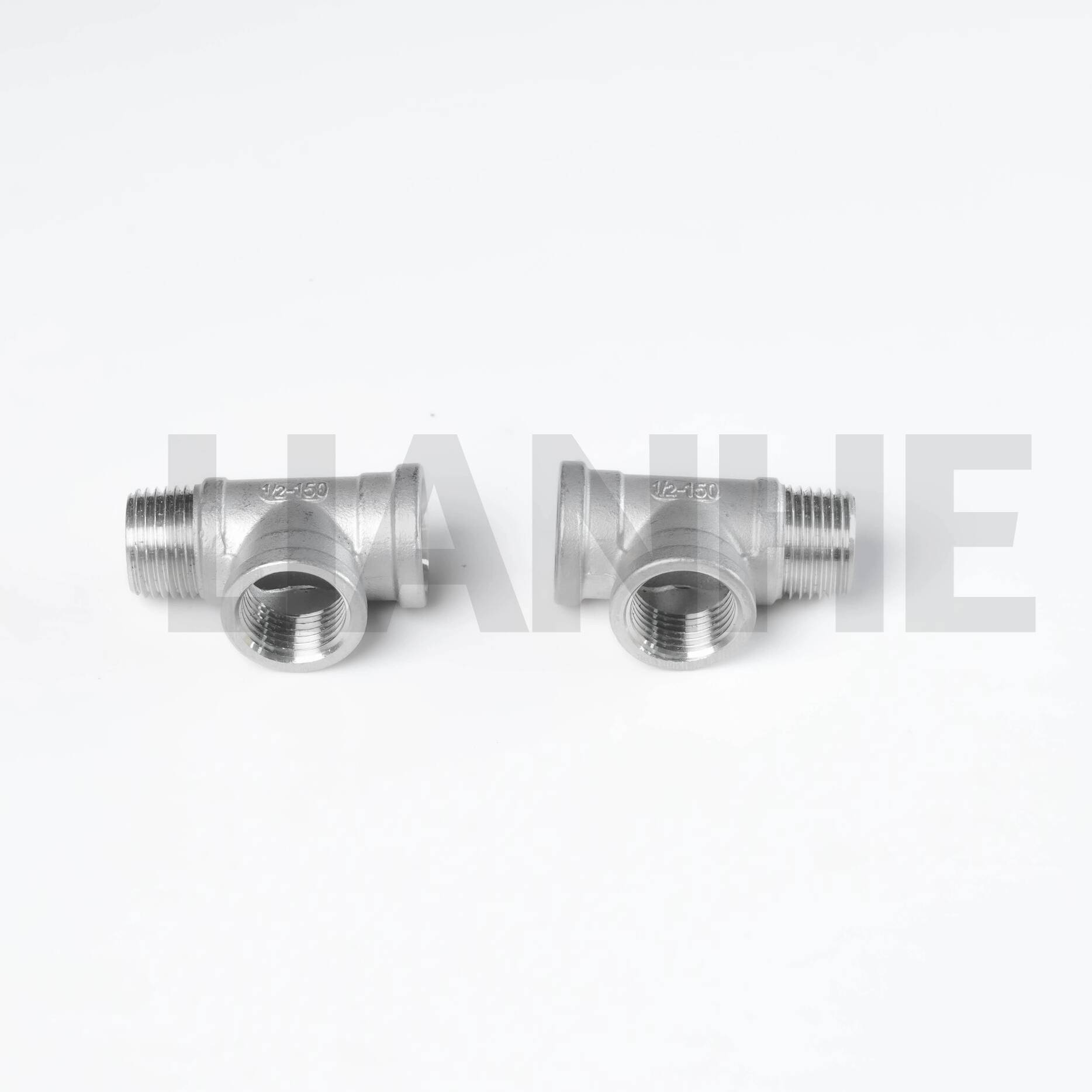

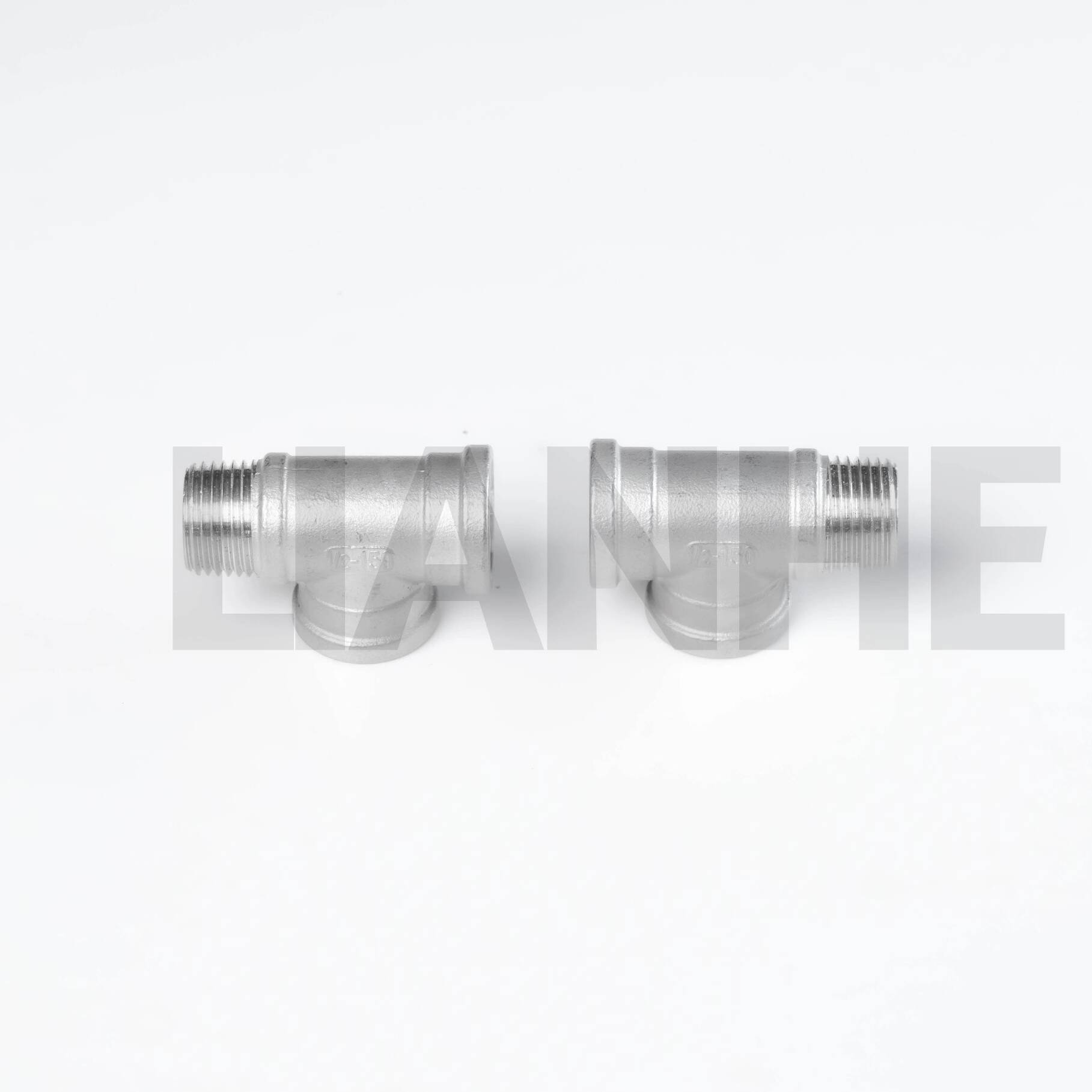

Ống ren F/M áp suất cao loại 150 Tee là một phụ kiện đường ống đa năng được thiết kế để tạo kết nối nhánh trong hệ thống đường ống ren, kết hợp ren NPT cái và đực để lắp đặt linh hoạt. Được chế tạo từ thép không gỉ 304 hoặc 316, chiếc tee này có nhánh được gia cố và xếp hạng Class 150, khiến nó trở nên lý tưởng cho các ứng dụng thương mại và công nghiệp áp suất trung bình.
Thiết kế chủ đề hỗn hợp:
NPT cái (F) trên đường dây chính và NPT đực (M) trên nhánh (hoặc ngược lại), cho phép kết nối trực tiếp với van ren, đồng hồ đo hoặc đường ống mà không cần bộ chuyển đổi.
Ren tuân thủ ANSI B1.20.1 (độ côn 60°), cung cấp vòng đệm kín chống rò rỉ lên đến 300 PSI (Loại 150) bằng băng PTFE hoặc chất khử ống.
Xây dựng chi nhánh gia cố:
Tường dày hơn tại điểm nối nhánh (tường chính 1,2 lần) chịu được tải trọng áp suất, giảm 20% nồng độ ứng suất so với tee tiêu chuẩn.
Bán kính bên trong nhẵn (độ dày thành ống 1,0 lần) giảm thiểu nhiễu loạn, phù hợp với tốc độ dòng chảy lên tới 500 GPM (tee 4").
Chất liệu & Hiệu suất:
thép không gỉ 304 (ASTM A312) dùng chung; Thép không gỉ 316 (ASTM A316) dùng cho môi trường ăn mòn, với phạm vi nhiệt độ -20°C đến 180°C (ren được làm kín bằng PTFE).
Được xếp hạng cho áp suất làm việc lên tới 300 PSI (Loại 150), với độ dày thành lịch trình 40 đảm bảo tính toàn vẹn về cấu trúc trong các hệ thống áp suất vừa phải.
Tuân thủ & Tính linh hoạt:
Đáp ứng các tiêu chuẩn ASME B16.11 và MSS SP-83, có kích thước từ 1/8" đến 4" NPS, với các tùy chọn tee bằng nhau (tất cả các luồng có cùng kích thước) và giảm bớt các tùy chọn tee (nhánh nhỏ hơn).
Hoàn hảo cho các kết nối nhánh ren trong hệ thống công nghiệp và thương mại:
Hệ thống HVAC: Phân nhánh từ đường nước lạnh chính đến thiết bị xử lý không khí trong các tòa nhà thương mại, bằng thép không gỉ 304 chống ăn mòn do độ ẩm.
Đường dẫn khí nén: Tạo kết nối với các công cụ không khí và van trong tự động hóa nhà máy, với định mức Class 150 phù hợp với hệ thống không khí 120 PSI.
Hệ thống nước & công trình nước: Phân nhánh từ đường ống cấp nước chính đến đường dây dịch vụ dân dụng, tuân thủ NSF/ANSI 61 cho các ứng dụng cấp nước uống được.
Xử lý hóa chất: Dây chuyền phun hóa chất áp suất thấp trong nhà máy lọc dầu, bằng thép không gỉ 316 chống tiếp xúc với axit và kiềm nhẹ.
Câu hỏi: Sự khác biệt giữa cấu hình luồng F/M và M/F là gì?
MỘT:F/M có cái trên thân chính và đực trên cành; M/F đảo ngược điều này, cho phép linh hoạt kết nối với các thành phần ren khác nhau.
Câu hỏi: Có thể sử dụng ống phát bóng này với ren Ống tiêu chuẩn Anh (BSP) không?
MỘT:Không, các luồng NPT không tương thích với BSP; sử dụng bộ chuyển đổi NPT-to-BSP để có khả năng tương thích giữa các tiêu chuẩn.
Câu hỏi: Làm thế nào để ngăn chặn hiện tượng co rút ren trong các kết nối bằng thép không gỉ?
MỘT:Áp dụng hợp chất chống bó cứng gốc niken và tránh siết quá chặt; mô-men xoắn lên tới 30 N·m cho ren 1" để tránh hư hỏng.
Hỏi: Tee có phù hợp với các ứng dụng chân không không?
MỘT:Có, được định mức cho chân không hoàn toàn (29" Hg), nhưng sử dụng miếng đệm kim loại hoặc chất bịt kín kỵ khí để tăng cường khả năng chống rò rỉ trong đường chân không.
