Rủi ro cao xác định hệ thống đường ống và kiểm soát chất lỏng công nghiệp ngày nay. Việc chọn sai loại van thường dẫn đến hao mòn sớm, rò rỉ nghiêm trọng hoặc hệ thống hoạt động kém hiệu quả trên diện rộng. Những trục trặc cơ học này ảnh hưởng đến sự an toàn của người lao động và làm gián đoạn nghiêm trọng lịch trình sản xuất. Khi lựa chọn vật liệu chống ăn mònVan thép không gỉlà nền tảng vững chắc cho độ bền, cơ chế bên trong quyết định hiệu năng tổng thể của hệ thống. Vật liệu thân bền chắc không thể khắc phục được hình dạng dòng chảy sai. Việc bạn chọn thiết kế bóng, cổng hay quả cầu sẽ quyết định mức độ hệ thống xử lý áp suất, tốc độ dòng chảy và chu kỳ bảo trì. Hướng dẫn này bỏ qua các định nghĩa cơ bản để cung cấp một khuôn khổ thực tế, dựa trên bằng chứng. Bạn sẽ học cách đánh giá, so sánh và chỉ định các cơ chế nội bộ chính xác cho các ứng dụng thương mại và có nhu cầu cao. Bằng cách hiểu rõ các đặc tính thủy lực riêng biệt của từng loại, bạn có thể đảm bảo hoạt động đáng tin cậy và ngăn chặn thời gian ngừng hoạt động tốn kém.
thép không gỉVan bi cung cấp khả năng ngắt nhanh, ngắt một phần tư và khả năng bịt kín vượt trội nhưng không phù hợp để điều chỉnh dòng chảy chính xác.
thép không gỉVan cổngcung cấp khả năng hạn chế dòng chảy và giảm áp suất tối thiểu cho các ứng dụng bật/tắt nhưng dễ bị hỏng đế nếu sử dụng để điều tiết.
thép không gỉVan cầuvượt trội ở khả năng điều chỉnh dòng chảy chính xác và hoạt động thường xuyên nhưng có khả năng chống dòng chảy cao hơn đáng kể (giảm áp suất).
Nguyên tắc lựa chọn của ngón tay cái:Chỉ định Bóng để cách ly đáng tin cậy, Cổng cho dòng chảy lớn không bị cản trở và Quả cầu để điều tiết chính xác.
Chi phí ẩn gây tai họa cho hệ thống kiểm soát chất lỏng được áp dụng sai. Các kỹ sư thường phải đối mặt với những hình phạt vận hành nghiêm trọng khi họ chỉ định các thành phần hoàn toàn dựa trên quy mô dây chuyền hoặc ngân sách. Việc sử dụng thiết kế cổng cho các hoạt động điều chỉnh là một ví dụ điển hình về lỗi. Chất lỏng tốc độ cao vắt qua nêm mở một phần. Dòng chảy hỗn loạn này gây ra hiện tượng kéo dây nghiêm trọng, cuối cùng làm xói mòn bệ kim loại. Sau khi bị xói mòn, thiết bị sẽ mất khả năng bịt kín hoàn toàn. Tương tự như vậy, việc lắp đặt thiết kế quả bóng có đế mềm trong môi trường có nhiều hạt sẽ đảm bảo hỏng hóc nhanh chóng. Phương tiện mài mòn làm rách các vòng đệm polymer trong quá trình truyền động.
Việc mua sắm thành công đòi hỏi phải có sự phân tích hoạt động nghiêm ngặt. Người mua phải cân bằng chi phí trả trước với độ tin cậy lâu dài. Các chỉ số hiệu suất chính bao gồm các khoảng thời gian bảo trì, yêu cầu về hệ số dòng chảy (Cv) và các hạn chế về không gian. Chỉ cần nâng cấp lên hợp kim cấp 316 sẽ không ngăn được sự xuống cấp cơ học do động lực dòng chảy không chính xác. Bạn phải đánh giá cách hình học bên trong tương tác với chất lỏng cụ thể của bạn qua hàng nghìn chu kỳ.
Các khuôn khổ ngành được công nhận từ các tổ chức như ASME và API nhấn mạnh việc lựa chọn ứng dụng cụ thể. Họ khuyên bạn nên xem từng quy trình như một môi trường năng động. Sự tăng áp suất, dao động nhiệt độ và tải trọng hạt quyết định các cơ chế bên trong cần thiết. Kinh nghiệm thực tế chứng minh phương pháp này giúp ngăn chặn việc ngừng hoạt động ngoài kế hoạch gây tốn kém.

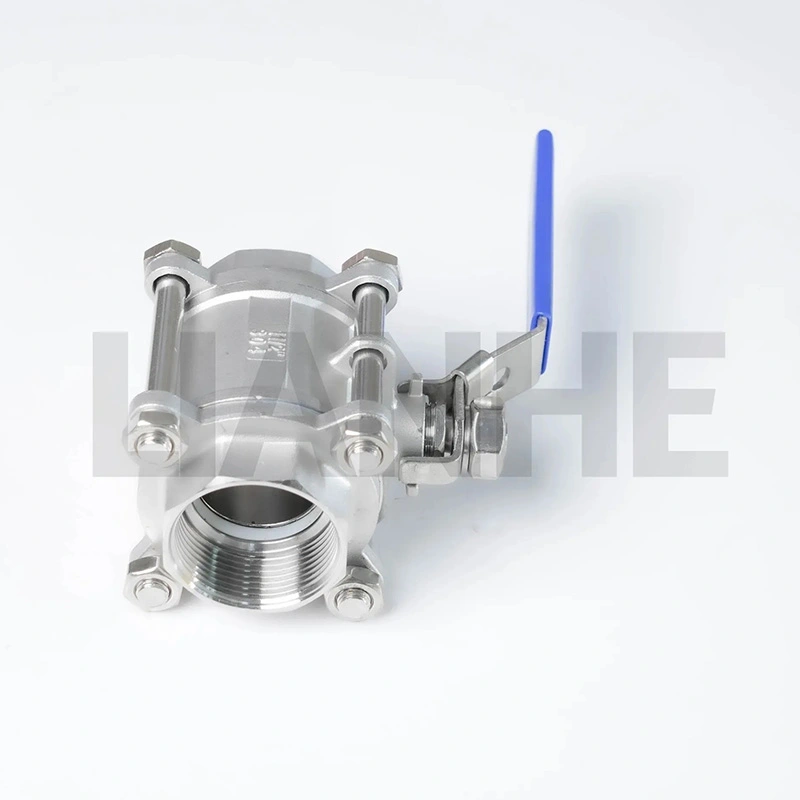

cácVan bi thép không gỉsử dụng một hành động quay một phần tư vòng đơn giản. Một quả cầu đục lỗ rỗng xoay bên trong thân van để kiểm soát dòng chảy. Khi lỗ khoan thẳng hàng dọc theo đường ống, chất lỏng sẽ đi qua mà không bị cản trở. Xoay 90 độ sẽ dừng dòng chảy hoàn toàn.
Thiết kế này vượt trội ở khả năng ngắt không rò rỉ. Nó cung cấp khả năng truyền động cực kỳ nhanh chóng. Các kỹ sư triển khai chúng rộng rãi trong các ứng dụng chất lỏng và khí sạch, trong đó việc cách ly đáng tin cậy là rất quan trọng. Ghế mềm, thường được sản xuất từ PTFE hoặc Teflon, tạo thành một vòng đệm kín đối với quả cầu được đánh bóng. Cơ chế này tạo ra sự cách ly kín như bong bóng ngay cả sau thời gian dài không hoạt động.
Tuy nhiên, vẫn tồn tại những rủi ro thực hiện cụ thể. Việc đóng nhanh tạo ra cú sốc thủy lực lớn trong dòng chất lỏng vận tốc cao. Hiện tượng này, được gọi là búa nước, làm hỏng các giá đỡ đường ống, làm vỡ các miếng đệm và ảnh hưởng đến tính toàn vẹn của hệ thống. Người vận hành phải đào tạo nhân viên để vận hành đòn bẩy thủ công một cách chậm rãi. Thiết lập tự động yêu cầu bộ truyền động được cấu hình để kiểm soát tốc độ đóng.
Hoạt động thông qua chuyển động tuyến tính nhiều vòng,Van cổng thép không gỉhạ thấp một nêm rắn trực tiếp vào đường dẫn chất lỏng. Nâng cái nêm lên sẽ xóa hoàn toàn kênh. Cơ chế này tạo ra một biên dạng dòng chảy thẳng đặc biệt.
Chúng tôi chỉ định loại này khi đường ống yêu cầu giảm áp suất tối thiểu. Lỗ khoan hoàn toàn không bị cản trở ngăn chặn sự tích tụ vật liệu, khiến nó trở nên lý tưởng cho các chất bùn, môi trường nhớt và truyền chất lỏng số lượng lớn. Bởi vì kênh bên trong phù hợp với đường kính ống nên nó hỗ trợ hoạt động vận hành đường ống một cách hiệu quả.
Bất chấp những lợi ích về dòng chảy này, các nhà khai thác vẫn phải đối mặt với những hạn chế đáng chú ý. Thân nhiều vòng đòi hỏi thời gian đáng kể để hoạt động hoàn toàn. Chúng hoàn toàn không phù hợp để điều tiết dòng chảy. Để nêm mở một phần sẽ khiến nó tiếp xúc với vận tốc chất lỏng cực mạnh. Chiếc nêm không được đỡ rung lắc dữ dội, kêu lạch cạch vào ghế. Sự rung động này gây ra tình trạng hao mòn cơ học nghiêm trọng, gây ra vết xước vĩnh viễn và đảm bảo rò rỉ cuối cùng.
Các kỹ sư dựa vàoVan cầu thép không gỉđể kiểm soát chất lỏng động. Nó sử dụng chuyển động tuyến tính nhiều vòng. Một phích cắm tròn hạ xuống dựa vào vòng tựa song song nằm ở giữa thân máy. Hình dạng bên trong buộc chất lỏng điều hướng theo một đường hình chữ Z đặc biệt.
Mối quan hệ tỷ lệ giữa vị trí nút và lưu lượng dòng chảy cho phép điều chỉnh chính xác. Nó vẫn là sự lựa chọn tuyệt đối tốt nhất cho các ứng dụng điều tiết, vận hành thường xuyên và các tình huống yêu cầu giảm áp suất cao. Thiết kế phích cắm và chỗ ngồi chắc chắn có khả năng chịu được sự va đập liên tục của chất lỏng tốt hơn bất kỳ tùy chọn tiêu chuẩn nào khác.
Sự đánh đổi trong hoạt động liên quan đến hiệu quả năng lượng. Đường dẫn dòng chảy bên trong quanh co tạo ra sức cản dòng chảy cao. Máy bơm phải làm việc nhiều hơn để vượt qua ma sát này. Ngoài ra, quy trình đúc phức tạp và hình dáng thân cây cao hơn đòi hỏi diện tích vật lý lớn hơn. Chúng cũng nặng hơn đáng kể so với các thiết kế bóng hoặc cổng tương đương.
Việc so sánh trực tiếp các thông số kỹ thuật làm nổi bật khả năng riêng biệt của từng thiết kế. Chúng tôi sử dụng khả năng chống dòng chảy, tính toàn vẹn của niêm phong và tốc độ truyền động làm số liệu chính.
Biểu đồ so sánh hiệu suất của van
|
Chỉ số hiệu suất |
Thiết kế bóng |
Thiết kế cổng |
Thiết kế quả địa cầu |
|---|---|---|---|
|
Khả năng chống dòng chảy (Cv) |
Gần Zero (Cổng đầy đủ) |
Gần số không |
Cao (Giảm đáng kể) |
|
Niêm phong tính toàn vẹn |
Tuyệt vời (Ghế mềm) |
Tốt (Kim loại/Nêm) |
Tuyệt vời (Phích cắm/ghế kim loại) |
|
Tốc độ truyền động |
Nhanh (Xoay 90 độ) |
Chậm (Nhiều lượt) |
Chậm (Nhiều lượt) |
|
Chức năng chính |
Cách ly bật/tắt |
Bật/Tắt luồng hàng loạt |
Điều tiết chính xác |
Hệ số dòng chảy (Cv) xác định thể tích nước đi qua van khi áp suất giảm một psi. Thiết kế bóng và cổng đầy đủ cổng mang lại giá trị Cv đặc biệt cao. Đường đi thẳng của chúng giảm thiểu nhiễu loạn và tiết kiệm năng lượng bơm. Ngược lại, thiết kế hình cầu buộc chất lỏng phải đổi hướng hai lần. Điều này hạn chế rất nhiều dòng chảy và làm giảm giá trị Cv tổng thể.
Tính toàn vẹn của niêm phong thay đổi tùy theo vật liệu ghế. Thiết kế bóng sử dụng vật liệu dẻo như PTFE hoặc PEEK. Các polyme này phù hợp với hình cầu, đảm bảo khả năng đóng kín bong bóng. Chúng xử lý nhiệt độ tiêu chuẩn một cách hoàn hảo. Các mô hình cổng và quả cầu thường sử dụng chỗ ngồi bằng kim loại. Những chỗ ngồi cứng này chịu được nhiệt độ khắc nghiệt và vật liệu có tính mài mòn cao, mặc dù chúng có thể cho phép rò rỉ cấp IV nhỏ theo thời gian.
Tốc độ truyền động ảnh hưởng trực tiếp đến sự an toàn của hệ thống. Khả năng kích hoạt nhanh 90 độ của loại bóng giúp cách ly khẩn cấp ngay lập tức. Các kỹ sư phải triển khai biện pháp bảo vệ đột biến để giảm thiểu các đợt tăng áp đột ngột trong quá trình đóng cửa nhanh. Hoạt động nhiều vòng của các loại cổng và quả cầu sẽ ngăn ngừa nguy cơ này một cách tự nhiên. Việc đóng dần dần của chúng cho phép vận tốc chất lỏng giảm xuống một cách an toàn.
Tuổi thọ của hệ thống phụ thuộc rất nhiều vào việc chủ động bảo trì và hiểu rõ các kiểu hao mòn có thể dự đoán được. Mỗi thiết kế đưa ra những thách thức về khả năng phục vụ riêng.
Van cầu thường cung cấp khả năng bảo trì nội tuyến đơn giản. Kỹ thuật viên có thể tháo chốt nắp ca-pô để tiếp cận phích cắm và chỗ ngồi trực tiếp từ trên xuống. Họ có thể đặt các bề mặt chỗ ngồi hoặc thay thế phích cắm mà không cần cắt thân ra khỏi đường ống. Các loại bóng tiêu chuẩn thể hiện một thực tế khác. Thông thường, bạn phải tháo toàn bộ thân một mảnh hoặc hai mảnh để thay thế các vòng đệm bên trong. Để giải quyết vấn đề này, các cơ sở thường lắp đặt thân máy ba mảnh. Điều này cho phép phần trung tâm có thể xoay ra ngoài để thay thế phớt nhanh chóng.
Các lỗ hổng bảo mật về cơ bản khác nhau giữa các thiết kế. Các chế độ lỗi phổ biến bao gồm:
Tính điểm trên Wedges:Các loại cổng bị ghi điểm kim loại sâu nếu bị buộc phải đóng lại trước dòng chảy tốc độ cao hoặc các mảnh vụn bị mắc kẹt.
Suy thoái đóng gói:Thân nhiều vòng trong mô hình cổng và quả cầu chịu ma sát liên tục. Ma sát này cuối cùng làm suy giảm lớp đệm than chì hoặc PTFE, dẫn đến phát thải nhất thời.
Đùn ghế mềm:Nhiệt độ cao hoặc áp suất quá cao có thể làm biến dạng lớp đệm polyme bên trong bộ bi, khiến chúng bị rò rỉ vĩnh viễn.
Chúng ta phải phân tích chi phí ban đầu so với ROI của vòng đời. Các đơn vị bóng có đường kính lớn có chi phí trả trước cao hơn đáng kể so với các đơn vị cổng tương đương. Tuy nhiên, tuổi thọ vượt trội của chúng trong các ứng dụng cách ly thuần túy sẽ nhanh chóng bù đắp khoản đầu tư ban đầu. Ít hư hỏng phốt hơn và hiệu suất không rò rỉ giúp giảm nhân công bảo trì dài hạn. Ngược lại, việc sử dụng thiết kế cổng giá rẻ để điều tiết dòng chảy sẽ đảm bảo việc thay thế thường xuyên và tốn kém.
Điều hướng quá trình mua sắm đòi hỏi một cách tiếp cận hợp lý, từng bước. Sử dụng khung sau để thu hẹp các lựa chọn của bạn dựa trên dữ liệu hệ thống thực nghiệm.
Xác định chức năng chính.Xác định xem mục tiêu hoạt động có yêu cầu sự cô lập hoặc quy định hay không. Chọn thiết kế bóng hoặc cổng cho các nhiệm vụ bật/tắt nghiêm ngặt. Chọn thiết kế quả địa cầu khi bạn cần điều chỉnh tốc độ dòng chảy một cách linh hoạt.
Phân tích phương tiện truyền thông và môi trường.Ghi lại đặc điểm chất lỏng của bạn. Đánh giá mức độ hạt, độ nhớt và độ ăn mòn hóa học. Hãy kết hợp những đặc điểm này với vật liệu làm chỗ ngồi. Xác minh xếp hạng nhiệt độ và áp suất cần thiết theo thông số kỹ thuật ASME Class 150, 300 hoặc cao hơn.
Đánh giá các ràng buộc về không gian và hoạt động.Đo dấu chân cài đặt vật lý. Thân quả cầu đòi hỏi nhiều khoảng trống thẳng đứng hơn cho thân cây mở rộng của chúng. Xác định xem bạn cần truyền động bằng khí nén hay điện. Các loại bóng tự động hóa dễ dàng và tiết kiệm chi phí do yêu cầu mô-men xoắn thấp, một phần tư vòng quay.
Bước tiếp theo ngay lập tức của bạn liên quan đến việc xác minh chính thức. Luôn tham khảo sơ đồ đường ống và thiết bị đo đạc (P&ID) trước khi hoàn tất đơn đặt hàng. Việc xem xét các yêu cầu tuân thủ theo tiêu chuẩn API 608, API 600 hoặc AWWA sẽ đảm bảo an toàn tối ưu. Khi đối mặt với các thông số giới hạn, việc thuê chuyên gia kiểm soát chất lỏng sẽ ngăn ngừa các lỗi thông số kỹ thuật tốn kém.
Không có thiết kế van đơn nào giải quyết được mọi thách thức kỹ thuật. Cơ chế hệ thống yêu cầu hình học cụ thể để xử lý các yêu cầu vận hành khác nhau. Thiết kế quả cầu vẫn chưa từng có để kiểm soát dòng chảy chính xác và độ bền trong điều kiện tiết lưu. Thiết kế cổng mang lại dòng chảy lớn đáng tin cậy, không bị cản trở cho các yêu cầu về bùn và giảm áp suất thấp. Thiết kế dạng quả bóng cung cấp khả năng ngắt không rò rỉ nhanh nhất, đáng tin cậy nhất hiện có.
Người mua phải ưu tiên các thông số hệ thống hơn chi phí đơn vị trả trước. Việc tập trung hoàn toàn vào giá mua chắc chắn sẽ dẫn đến sự hao mòn nhanh chóng và những hư hỏng tốn kém ở khâu hạ nguồn. Căn chỉnh loại phương tiện, mức áp suất và nhu cầu truyền động của bạn với cơ chế bên trong chính xác.
Hãy hành động ngay hôm nay để bảo đảm cơ sở hạ tầng đường ống của bạn. Duyệt qua danh mục sản phẩm toàn diện theo loại, tải xuống biểu đồ kích thước Cv kỹ thuật hoặc liên hệ trực tiếp với nhóm bán hàng kỹ thuật để được tư vấn về ứng dụng cụ thể.
Đáp: Thiết kế bóng tiêu chuẩn không bao giờ phải chịu trách nhiệm điều tiết. Vị trí mở một phần làm cho các đế PTFE mềm trực tiếp tiếp xúc với dòng chảy tốc độ cao. Sự tiếp xúc này làm xói mòn polyme nhanh chóng, gây rò rỉ vĩnh viễn. Tuy nhiên, các thiết kế bóng cổng chữ V chuyên dụng có các đường cắt có đường viền được gia cố, được thiết kế đặc biệt để điều chỉnh dòng chảy chính xác.
Trả lời: Các loại quả cầu yêu cầu vật đúc bên trong phức tạp, phức tạp để tạo đường dẫn dòng chảy hình chữ Z. Nhà sản xuất cũng phải sử dụng chất liệu thân xe nặng hơn, dày hơn. Khối lượng bổ sung này là cần thiết để chịu được sự sụt giảm áp suất mạnh, độ rung và lực hỗn loạn vốn có liên quan đến nhiệm vụ điều tiết dòng chảy và điều tiết.
Đáp: Thiết kế bóng xoay một phần tư đóng nhanh có nguy cơ xảy ra hiện tượng búa nước cao nhất. Việc đóng cần gạt lại ngay lập tức sẽ dừng động lượng của chất lỏng, gửi một sóng xung kích có sức hủy diệt ngược qua đường ống. Hoạt động chậm, nhiều vòng của thiết kế cổng và quả cầu giúp giảm nhẹ những áp lực đột biến này một cách tự nhiên bằng cách giảm dần vận tốc chất lỏng.
Trả lời: Lớp 316 nói chung là tốt hơn vì nó có chứa molypden bổ sung. Nguyên tố hợp kim đặc biệt này làm tăng đáng kể khả năng chống rỗ và ăn mòn kẽ hở. Các kỹ sư chỉ định rõ ràng 316 trên 304 cho môi trường có hàm lượng clorua cao, ứng dụng hàng hải và dây chuyền xử lý hóa chất mạnh để đảm bảo tuổi thọ hoạt động tối đa.
