Kích cỡ: 1/4"đến 4"(DN8-DN100) Lỗ khoan đầy đủ
Kết nối cuối: Mối hàn mông
Quá trình:Thân và nắp đúc đầu tư.
Áp lực làm việc: 1000PSI cho WOG.
Đóng gói gốc có thể điều chỉnh
Con dấu và chỗ ngồi bằng teflon nguyên chất
Phạm vi nhiệt độ: -60 đến 450°

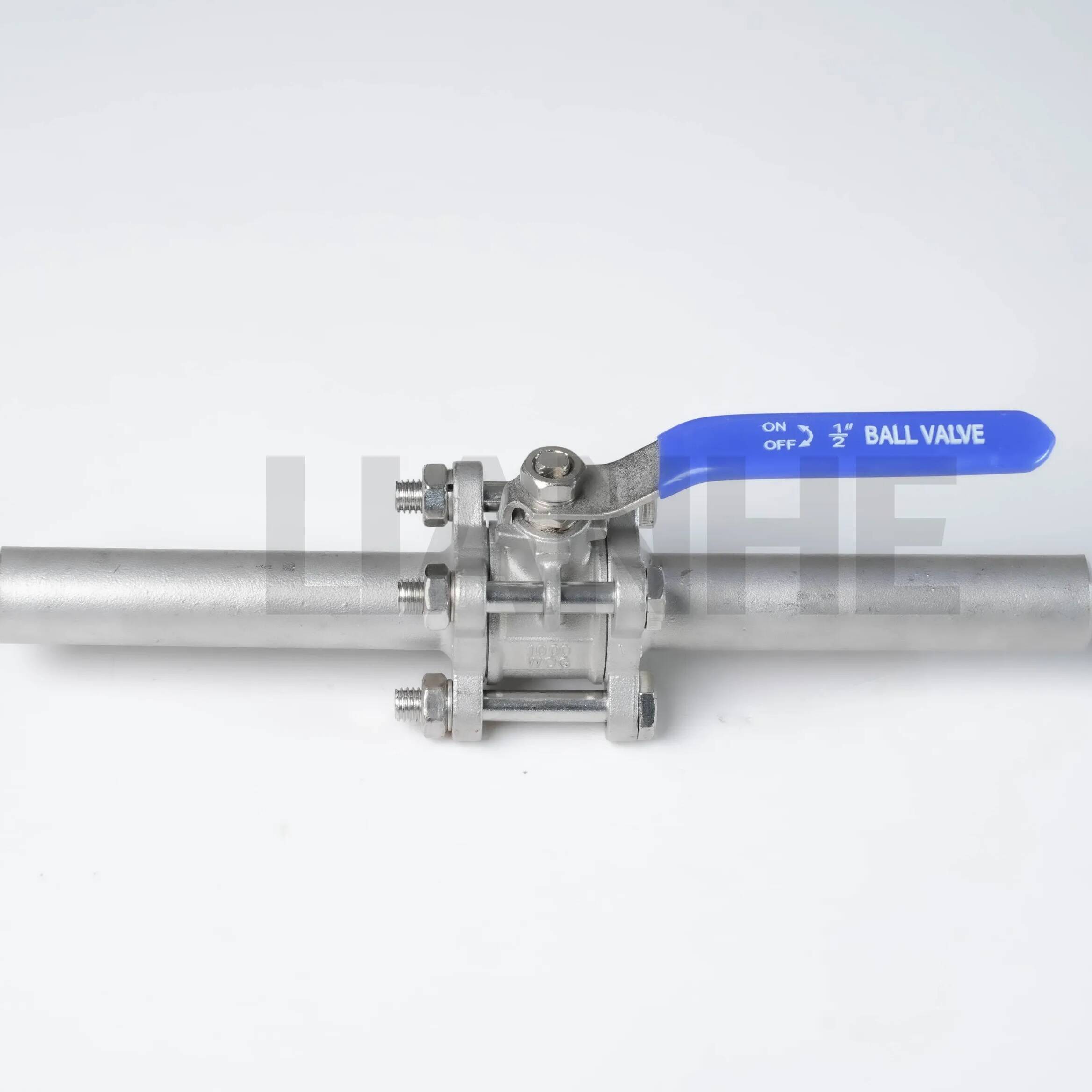

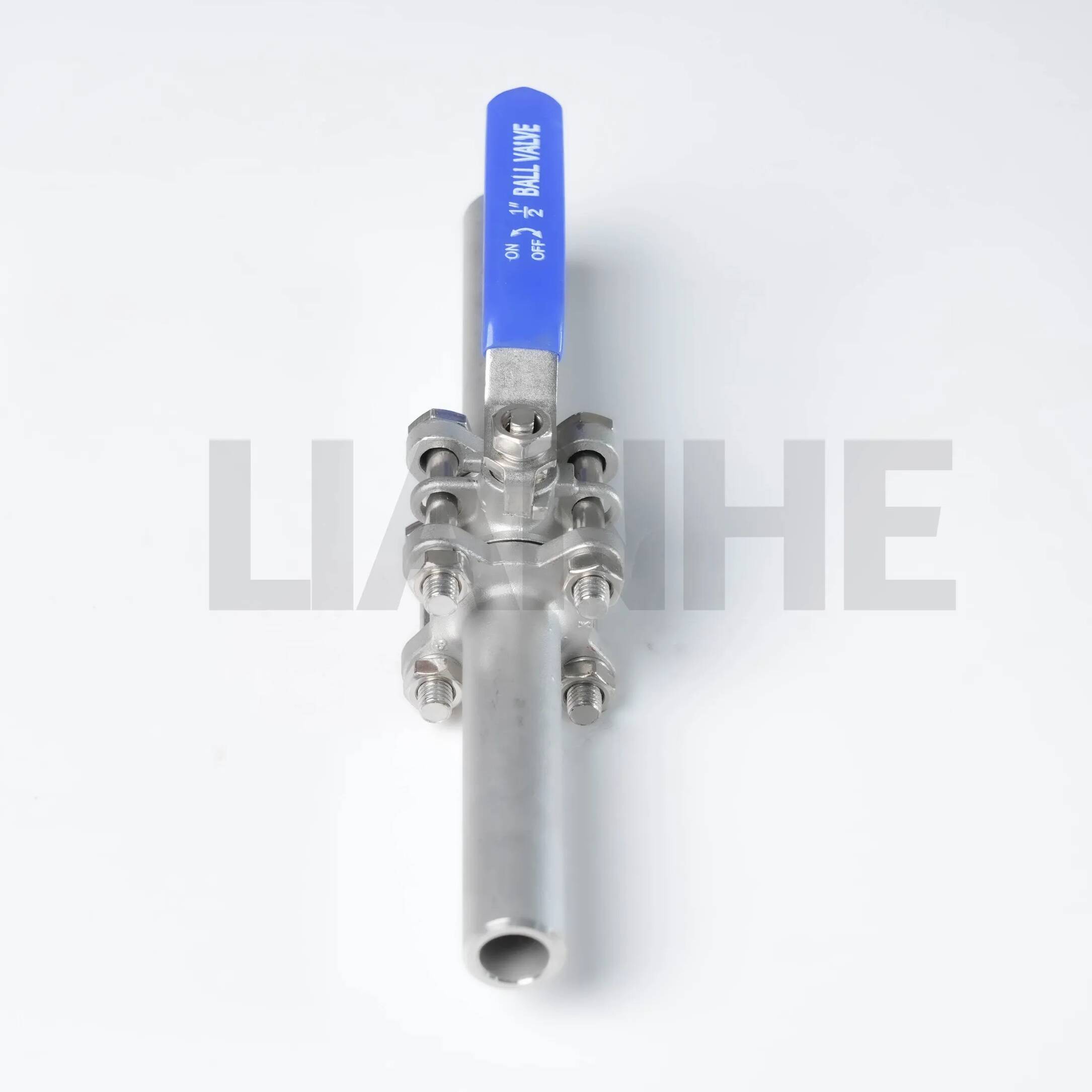

Van bi hàn 3 mảnh loại dài là loại van công nghiệp hiệu suất cao được thiết kế để kiểm soát dòng chảy đáng tin cậy trong các hệ thống đường ống nhiệt độ cao, áp suất cao. Được chế tạo bằng thân hàn ba mảnh (thép carbon ASTM A105 hoặc thép không gỉ A316), van này có thiết kế toàn bộ lỗ khoan và bi được gia công chính xác để giảm thiểu sụt áp và đảm bảo ngắt chặt. Cấu hình thân dài mang lại sự ổn định và căn chỉnh cấu trúc nâng cao cho việc lắp đặt hàn, khiến nó trở nên lý tưởng cho các ứng dụng hạng nặng trong đó độ an toàn và độ bền là rất quan trọng.
Cấu trúc ba mảnh chắc chắn:
Thiết kế thân rời với các đầu hàn đối đầu (ANSI B16.25) để dễ dàng bảo trì và thay thế các bộ phận bên trong mà không cần ngắt kết nối đường ống.
Các mối hàn được kiểm tra ở mức 1,5 lần MAWP (Áp suất làm việc tối đa cho phép) để ngăn rò rỉ trong môi trường có độ rung cao.
Hiệu suất dòng chảy toàn bộ lỗ khoan:
Đường dẫn dòng chảy không hạn chế (bằng đường kính ống) làm giảm nhiễu loạn và tổn thất áp suất, đạt giá trị Cv cao hơn 20% so với van giảm lỗ khoan tiêu chuẩn.
Bóng được đánh bóng (Ra ≤0,8μm) và mặt tựa bằng PTFE mang lại khả năng ngắt kín bong bóng (tiêu chuẩn API 598) và mô-men xoắn vận hành thấp (≤15 N·m cho van 2 inch).
Vật liệu hiệu suất cao:
Thân: Thép carbon (lên đến 425°C) hoặc thép không gỉ (lên đến 650°C), tương thích với các môi trường ăn mòn như axit, kiềm và nước biển.
Chỗ ngồi: Tùy chọn PTFE, RPTFE hoặc kim loại với kim loại (lớp phủ vệ tinh) được gia cố cho nhiệt độ từ -46°C đến 815°C.
Cải tiến an toàn:
Tích hợp thân chống nổ và thiết bị chống tĩnh điện (kết nối bóng với thân để tiêu tán điện tích), đáp ứng tiêu chuẩn an toàn API 6D và ISO 14313.
Tay cầm có thể khóa (di chuyển 90°) ngăn chặn hoạt động trái phép, với chỉ báo vị trí tùy chọn để biết trạng thái dòng chảy trực quan.
Lý tưởng cho các quy trình công nghiệp yêu cầu kiểm soát dòng chảy chính xác:
Dầu khí: Điều khiển bật/tắt trong đường ống lọc dầu, đầu giếng và nhà máy hóa dầu, tuân thủ NACE MR0175 cho dịch vụ khí chua.
Phát điện: Hệ thống hơi nước và condensate trong nhà máy nhiệt điện, chịu được hơi nước áp suất cao (lên đến 250 bar) và sự thay đổi nhiệt độ nhanh chóng.
Xử lý hóa chất: Xử lý chất lỏng ăn mòn trong lò phản ứng hóa học và hệ thống trộn, với các biến thể bằng thép không gỉ đáp ứng FDA 21 CFR Phần 177 dành cho các ứng dụng cấp thực phẩm.
Xử lý nước: Đường ống dẫn nước và nước thải công suất lớn, cung cấp khả năng ngắt đáng tin cậy cho máy bơm, bộ lọc và bể chứa.
Hỏi: Các đầu hàn tuân thủ những tiêu chuẩn hàn nào?
Đáp: Các đầu hàn đối đầu đáp ứng ANSI B16.25 và ASME B31.3, phù hợp cho cả quy trình hàn GTAW (TIG) và GMAW (MIG).
Hỏi: Van có thể được lắp đặt trong đường ống thẳng đứng không?
Trả lời: Có, thiết kế ba mảnh cho phép lắp đặt theo bất kỳ hướng nào, tuy nhiên nên lắp đặt theo chiều ngang để phân bổ độ mòn ghế tối ưu.
Hỏi: Khoảng thời gian bảo trì điển hình là gì?
Đáp: Bảo dưỡng định kỳ (bôi trơn, kiểm tra chỗ ngồi) 12-24 tháng một lần, tùy thuộc vào độ ăn mòn của vật liệu và tần suất hoạt động.
Hỏi: Có sẵn các thiết kế an toàn chống cháy không?
Trả lời: Có, cấu trúc an toàn chống cháy tùy chọn (tuân thủ API 607) với lớp đệm bằng than chì và ghế kim loại dành cho hệ thống tắt khẩn cấp.
