Van bi hàn 3 mảnh cấp công nghiệp cho hệ thống áp suất cao

Tổng quan

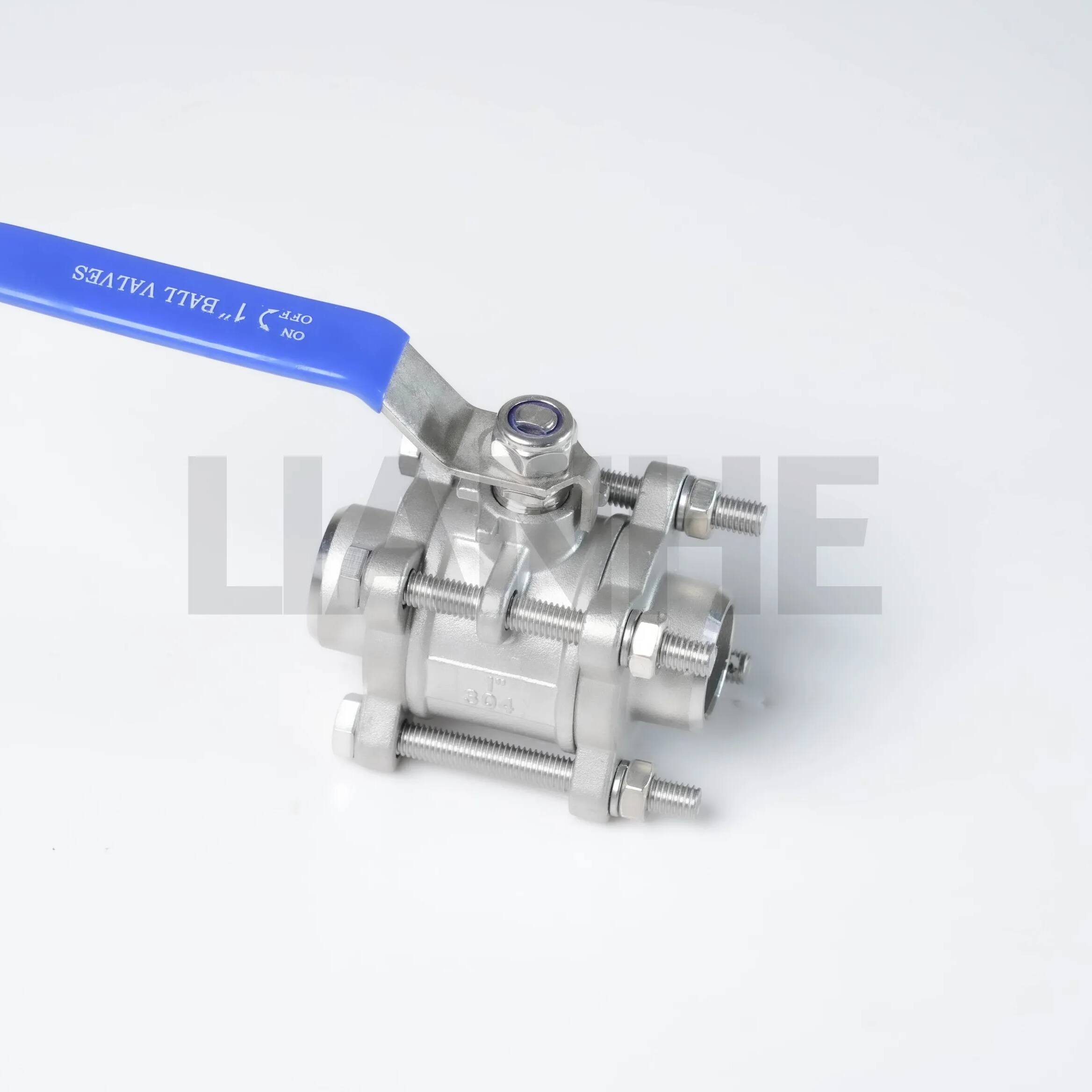

Van bi hàn 3 mảnh cấp công nghiệp là giải pháp kiểm soát dòng chảy mạnh mẽ được thiết kế cho các hệ thống đường ống công nghiệp nhiệt độ cao, áp suất cao. Được chế tạo từ thép không gỉ 304 hoặc 316, van này có thiết kế hàn ba mảnh với các đầu hàn đối đầu (tuân thủ ANSI B16.25), đảm bảo hiệu suất không bị rò rỉ và bảo trì dễ dàng trong môi trường khắc nghiệt. Thiết kế lỗ khoan đầy đủ giúp giảm thiểu sự sụt giảm áp suất, trong khi bi và đế được gia công chính xác giúp ngắt kín bong bóng, khiến nó trở nên lý tưởng cho các ứng dụng quan trọng đòi hỏi độ tin cậy và độ bền.

Đặc trưng

Xây dựng hạng nặng:

Thân ba mảnh có các đầu hàn đối đầu (quy trình 40/80) để tích hợp đường ống an toàn, được định mức cho áp suất làm việc lên tới 2.500 PSI (thép không gỉ 316) và nhiệt độ từ -46°C đến 815°C (ghế kim loại với kim loại).

Thân bằng thép không gỉ ASTM A312 (304 cho mục đích sử dụng chung, 316 cho môi trường ăn mòn), có cường độ năng suất tối thiểu 205 MPa và độ giãn dài ≥40% cho khả năng chống va đập.

Kiểm soát dòng chảy tối ưu:

Thiết kế lỗ khoan đầy đủ (lỗ khoan = đường kính ống) đạt giá trị Cv cao hơn 25% so với van giảm lỗ khoan, giảm nhiễu loạn và tổn thất năng lượng trong hệ thống dòng chảy cao.

Ghế PTFE, RPTFE hoặc kim loại với kim loại (lớp phủ vệ tinh) cung cấp các tùy chọn bịt kín linh hoạt, với khả năng ngắt kín bong bóng được chứng nhận theo tiêu chuẩn API 598.

Bảo trì linh hoạt:

Thiết kế thân máy tách rời cho phép dễ dàng thay thế các bộ phận bên trong (quả bóng, chỗ ngồi, thân) mà không cần ngắt kết nối đường ống, giảm 60% thời gian ngừng hoạt động trong quá trình bảo trì.

Thân van chống nổ và lò xo chống tĩnh điện tích hợp (dành cho ứng dụng gas) nâng cao độ an toàn và tuân thủ API 6D và ISO 14313.

Tuân thủ cài đặt:

Các đầu hàn đối đầu đáp ứng tiêu chuẩn ANSI B16.25 và ASME B31.3, phù hợp với quy trình hàn GTAW (TIG) và GMAW (MIG) trong các đường ống quan trọng.

Có sẵn các kích cỡ từ 1/2" đến 24" NPS, với cấu hình tùy chỉnh cho các ứng dụng đặc biệt (ví dụ: đường dây LNG đông lạnh).

Ứng dụng

Lý tưởng cho môi trường công nghiệp đòi hỏi kiểm soát dòng chảy chính xác:

Nhà máy lọc dầu khí: Điều khiển bật/tắt trong đường ống dẫn dầu thô, dây chuyền xử lý nhà máy lọc dầu và hệ thống nén khí, tuân thủ NACE MR0175 cho dịch vụ khí chua.

Phát điện: Đường dẫn hơi nước và nước cấp áp suất cao trong các nhà máy nhiệt điện và hạt nhân, bằng thép không gỉ 316 chống ăn mòn do clorua gây ra trong mạch ngưng tụ.

Xử lý hóa chất: Xử lý các môi trường ăn mòn như axit sulfuric, natri hydroxit và dung môi trong bình phản ứng và cột chưng cất, đáp ứng tiêu chuẩn cGMP cho bề mặt có thể làm sạch được.

Kỹ thuật hàng hải: Hệ thống làm mát bằng nước biển và đường ống ngoài khơi, bằng thép không gỉ 316 chịu được nước mặn và môi trường có độ rung cao.

Câu hỏi thường gặp

Hỏi: Van này có thể được sử dụng cho các ứng dụng điều tiết không??

MỘT:Không, van bi được thiết kế để điều khiển bật/tắt. Để điều tiết, hãy xem xét van cầu hoặc van điều khiển có viền thích hợp.

Hỏi: Quy trình hàn được khuyến nghị cho các đầu mối hàn đối đầu là gì??

MỘT:Sử dụng GTAW (TIG) với dây phụ 308L/316L, đảm bảo gia nhiệt trước (đối với tường dày) và xử lý nhiệt sau hàn theo ASME BPVC Phần IX.

Hỏi: Tần suất nên kiểm tra ghế trong các ứng dụng phương tiện mài mòn?

MỘT:Kiểm tra trực quan hàng tháng qua kính soi; thay thế ghế nếu phát hiện thấy dấu hiệu mòn (ví dụ: vết xước, xói mòn) để duy trì tính nguyên vẹn của bộ ngắt mạch.

Hỏi: Các thiết kế an toàn cháy nổ có sẵn cho các phương tiện dễ cháy không??

MỘT:Có, kết cấu an toàn chống cháy tùy chọn (tuân thủ API 607) với lớp đệm bằng than chì và ghế bọc kim loại với kim loại dành cho hệ thống dừng khẩn cấp trong các nhà máy hóa dầu.
