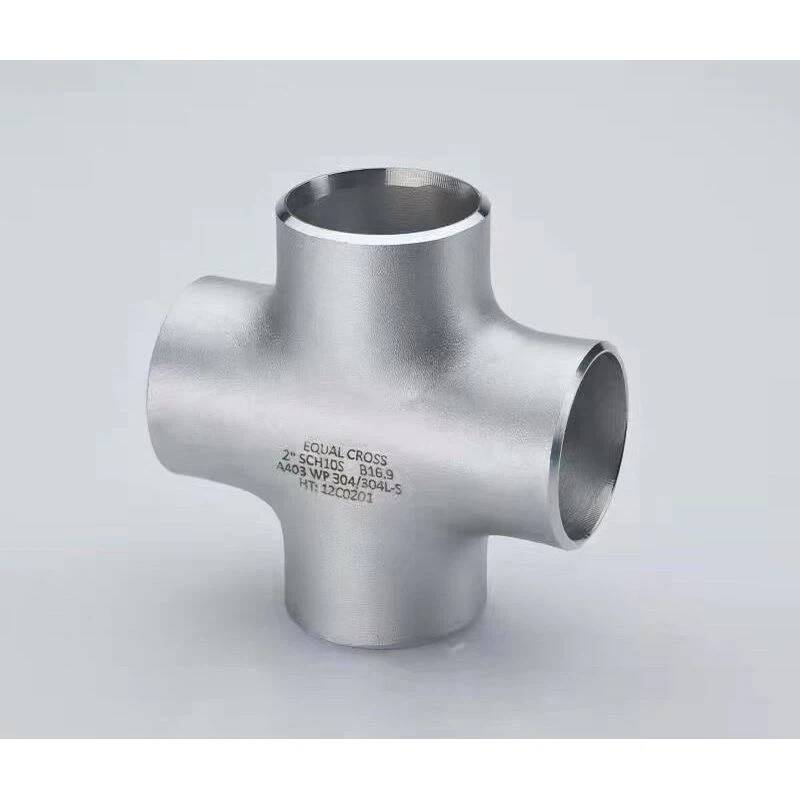

Cross-Weld thép không gỉ áp suất cao BW (Butt-Weld) là một phụ kiện đường ống chắc chắn được thiết kế để tạo kết nối bốn chiều trong đường ống công nghiệp nhiệt độ cao, áp suất cao. Được chế tạo từ thép không gỉ 304 hoặc 316 liền mạch, chữ thập này có các đầu hàn đối đầu (tuân thủ ANSI B16.25) và thiết kế gia cố, đảm bảo tính toàn vẹn của cấu trúc và hiệu suất không bị rò rỉ trong các ứng dụng quan trọng.
Xây dựng hạng nặng:
Thân bằng thép không gỉ liền mạch (304/316) với kích thước nhánh bằng hoặc nhỏ hơn, được định mức cho áp suất làm việc lên tới 2.500 PSI (loại 80, thép không gỉ 316) và nhiệt độ từ -46°C đến 815°C.
Phần trung tâm được gia cố (độ dày thành 1,5 lần) chịu được tải trọng áp lực đa hướng, giảm sự tập trung ứng suất tại các điểm nối nhánh.
Đầu hàn chính xác:
Các đầu mối hàn đối đầu có các cạnh vát (37,5° ±1°) dành cho các mối hàn xuyên thấu hoàn toàn, tuân thủ ASME B16.9 và phù hợp cho cả quy trình hàn tự động và thủ công.
Có sẵn ở dạng chéo bằng nhau (tất cả các nhánh có cùng kích thước) và chéo giảm (kích thước nhánh khác nhau bởi một kích thước danh nghĩa), mang lại tính linh hoạt trong thiết kế đường ống.
Tối ưu hóa dòng chảy và ứng suất:
Chuyển tiếp bên trong trơn tru (bán kính ≥1,0x độ dày thành ống) giảm thiểu nhiễu loạn và tổn thất áp suất, với bề mặt bên trong được định hình bằng hydro (Ra ≤1,6μm) cho dòng chảy tầng trong hệ thống nhiều nhánh.
Biến thể thép không gỉ 316 có hàm lượng molypden chống rỗ trong môi trường giàu clorua, lý tưởng cho hệ thống phân phối nước biển và nước muối.
Đảm bảo chất lượng:
Kiểm tra chụp ảnh phóng xạ (RT) 100% cho các mối hàn trong các ứng dụng quan trọng, với kiểm tra kích thước thông qua quét 3D để đảm bảo độ chính xác căn chỉnh (± 0,5 mm cho 12" NPS).
Tuân thủ tiêu chuẩn ISO 9001:2015 và các thông số kỹ thuật dành riêng cho khách hàng (ví dụ: Shell MESC SPE 77/300 cho các dự án dầu khí).
Lý tưởng cho mạng lưới đường ống công nghiệp phức tạp:
Nhà máy lọc dầu khí: Kết nối nhiều nhánh trong các đơn vị xử lý, hệ thống đốt lửa và mạng lưới trao đổi nhiệt, với thép không gỉ 316 đáp ứng NACE MR0175 cho dịch vụ chua.
Phát điện: Kết nối bốn chiều trong hệ thống góp hơi và đường hồi nước ngưng, chịu được tải nhiệt theo chu kỳ trong các nhà máy chu trình hỗn hợp.
Xử lý hóa chất: Phân phối nguyên liệu thô trong các lò phản ứng theo mẻ và cột chưng cất, với thiết kế chéo bằng nhau cho phép phân phối dòng chảy cân bằng.
Xử lý nước: Kết nối nhiều đầu ra trong các giàn lọc và nhà máy thẩm thấu ngược, với việc giảm bớt các tùy chọn chéo để chuyển đổi kích thước trong các bố cục nhỏ gọn.
Hỏi: Áp suất tối đa cho phép đối với một đường chéo giảm là bao nhiêu??
MỘT:Định mức áp suất được xác định bởi kích thước nhánh nhỏ nhất; tham khảo bảng dữ liệu để biết các kết hợp kích thước-áp suất cụ thể.
Hỏi: Cây thánh giá có thể được sử dụng ở vùng có địa chấn không??
MỘT:Có, nhưng bao gồm thanh giằng bổ sung tại các điểm nối chéo để hấp thụ lực ngang, vì các phụ kiện nhiều nhánh dễ bị mỏi do rung hơn.
Hỏi: Cách kiểm tra khuyết tật mối hàn ở đường chéo?
MỘT:Sử dụng kiểm tra siêu âm (UT) hoặc kiểm tra hạt từ tính (MPI) để phát hiện các khuyết tật bề mặt/dưới bề mặt, đặc biệt là tại các kết nối từ nhánh tới chính.
Câu hỏi: Có phiên bản không có từ tính dành cho các ứng dụng nhạy cảm không??
MỘT:Có, thép không gỉ 316L có độ thấm từ thấp, thích hợp để sử dụng gần các thiết bị tách từ và thiết bị MRI.
