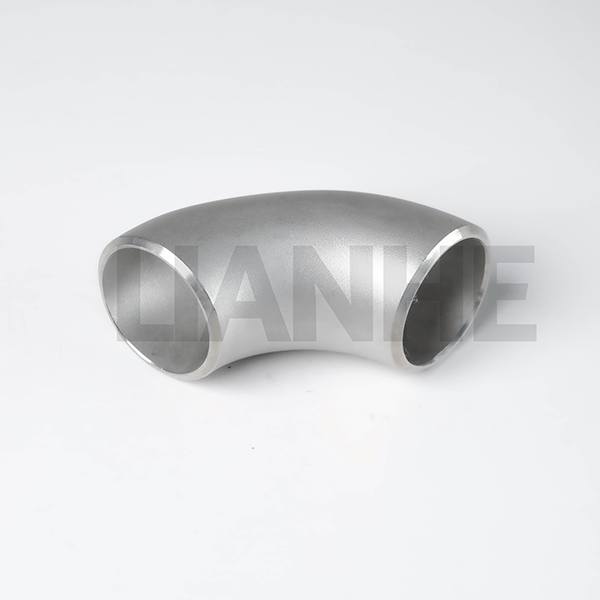

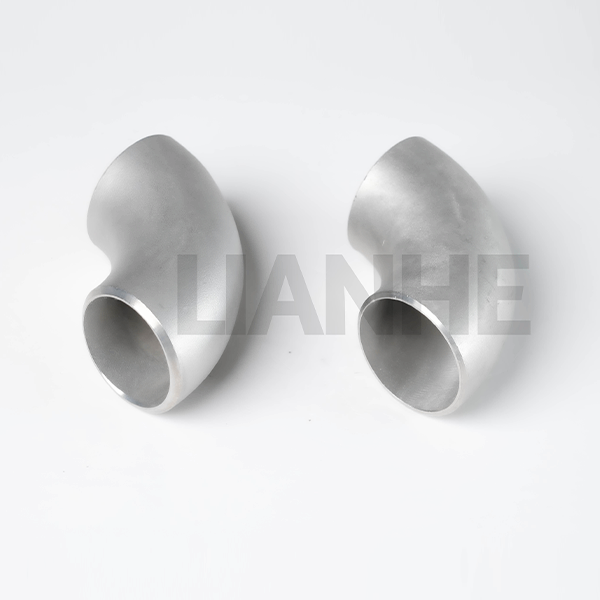

Khuỷu tay LR (Bán kính dài) bằng thép không gỉ áp suất cao 90 độ BW (Mối hàn) là một phụ kiện đường ống được thiết kế chính xác được thiết kế cho các hệ thống đường ống có áp suất cao, độ toàn vẹn cao, trong đó hiệu quả dòng chảy và độ ổn định cấu trúc là điều tối quan trọng. Được chế tạo từ thép không gỉ 304 hoặc 316 liền mạch, khuỷu tay này có bán kính 1,5D và các đầu hàn đối đầu (tuân thủ ANSI B16.25), đảm bảo tổn thất áp suất tối thiểu và khả năng chống mỏi tối đa trong các ứng dụng quan trọng.
Thiết kế liền mạch cao cấp:
Được ép đùn từ một phôi thép không gỉ (304/316), loại bỏ các đường hàn và điểm yếu, có độ bền kéo tối thiểu 515 MPa và độ giãn dài ≥30%.
Các đầu mối hàn đối đầu có góc xiên chính xác (37,5° ±1,5°) dành cho các mối hàn xuyên thấu hoàn toàn, tuân thủ các mã ASME B31.1 (đường ống điện) và B31.3 (đường ống xử lý).
Kỹ thuật dòng chảy & ứng suất:
Bán kính đường tâm 1,5D (tuân thủ ANSI B16.9) giảm lực cản dòng chảy 20% so với khuỷu tiêu chuẩn, với bề mặt bên trong được định hình bằng thủy lực (Ra ≤1,6μm) cho dòng chảy tầng.
Phần gót chân và ngón chân được gia cố (độ dày thành 1,2 lần) chịu được lực giãn nở nhiệt và độ rung, rất quan trọng đối với các kết nối máy bơm và máy nén trong nhà máy lọc dầu.
Hiệu suất môi trường khắc nghiệt:
Biến thể thép không gỉ 316 với 2% molypden chống rỗ trong môi trường giàu clorua (ví dụ: nước biển, nước muối), với bề mặt thụ động giúp giảm 40% tốc độ ăn mòn.
Được xếp hạng cho áp suất lên tới 2.500 PSI (thép không gỉ 80, 316) và nhiệt độ từ -196°C (LNG) đến 650°C (hơi nước), với xử lý nhiệt tùy chọn để chống rão ở nhiệt độ cao.
Đảm bảo chất lượng:
Kiểm tra chụp ảnh phóng xạ (RT) 100% cho các mối hàn (nếu có) và kiểm tra kích thước thông qua quét laze 3D, đảm bảo tuân thủ tiêu chuẩn ISO 9001:2015 và các thông số kỹ thuật dành riêng cho khách hàng.
Lý tưởng cho các dự án công nghiệp và cơ sở hạ tầng quan trọng:
Truyền tải dầu khí: Đường ống dẫn khí áp suất cao và dây chuyền xử lý nhà máy lọc dầu, bằng thép không gỉ 316 đáp ứng NACE MR0175 cho dịch vụ khí chua.
Năng lượng hạt nhân: Đường làm mát thứ cấp trong lò phản ứng hạt nhân, tuân thủ ASME BPVC Phần III (Loại 2/3) dành cho các bộ phận liên quan đến an toàn.
Hệ thống nhiên liệu hàng không vũ trụ: Đường nhiên liệu có độ tinh khiết cao trong thiết bị hỗ trợ mặt đất máy bay, với thép không gỉ 304 đáp ứng SAE AS4059 cho các phụ kiện hàng không vũ trụ.
Động cơ đẩy biển: Dây chuyền làm mát động cơ trong các tàu lớn, bằng thép không gỉ 316 chống xói mòn do bọt khí và ăn mòn do nước mặn trong hơn 20 năm.
Hỏi: Bán kính uốn cong tối thiểu cho khuỷu tay này là bao nhiêu??
MỘT:Thiết kế bán kính dài (LR) có bán kính uốn cong bằng đường kính ống 1,5 lần (ví dụ: 152mm cho 4" NPS), đảm bảo tuân thủ ANSI B16.9 cho khuỷu tay LR tiêu chuẩn.
Hỏi: Những khuỷu tay này có thể được tạo hình nguội cho các góc tùy chỉnh không?
MỘT:Không, tạo hình nguội có thể ảnh hưởng đến tính toàn vẹn của vật liệu. Các góc tùy chỉnh (ví dụ: 60°, 30°) có sẵn thông qua quy trình tạo hình nóng cho các dự án cụ thể.
Hỏi: Cách kiểm tra sự ăn mòn bên trong khi sử dụng lâu dài?
MỘT:Sử dụng kiểm tra độ dày siêu âm (UT) hàng năm để theo dõi độ mỏng của tường, đặc biệt là ở những khu vực tiếp xúc với môi trường mài mòn hoặc chất lỏng ăn mòn.
Câu hỏi: Có các tùy chọn không có từ tính cho các ứng dụng nhạy cảm không?
MỘT:Có, thép không gỉ 316L có độ thấm từ thấp (<2,0 μH/m), thích hợp cho các cơ sở MRI và hệ thống nam châm đông lạnh.
