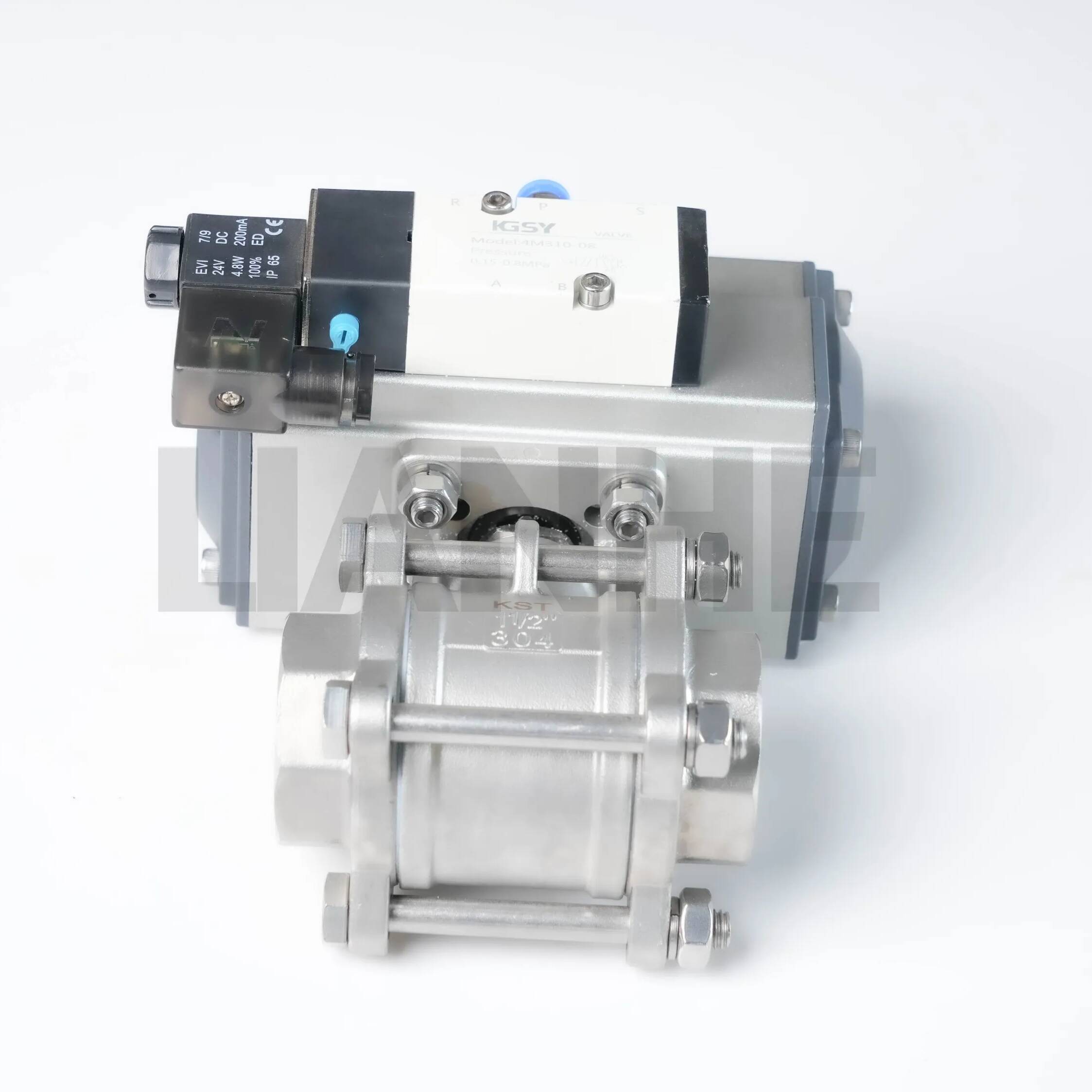

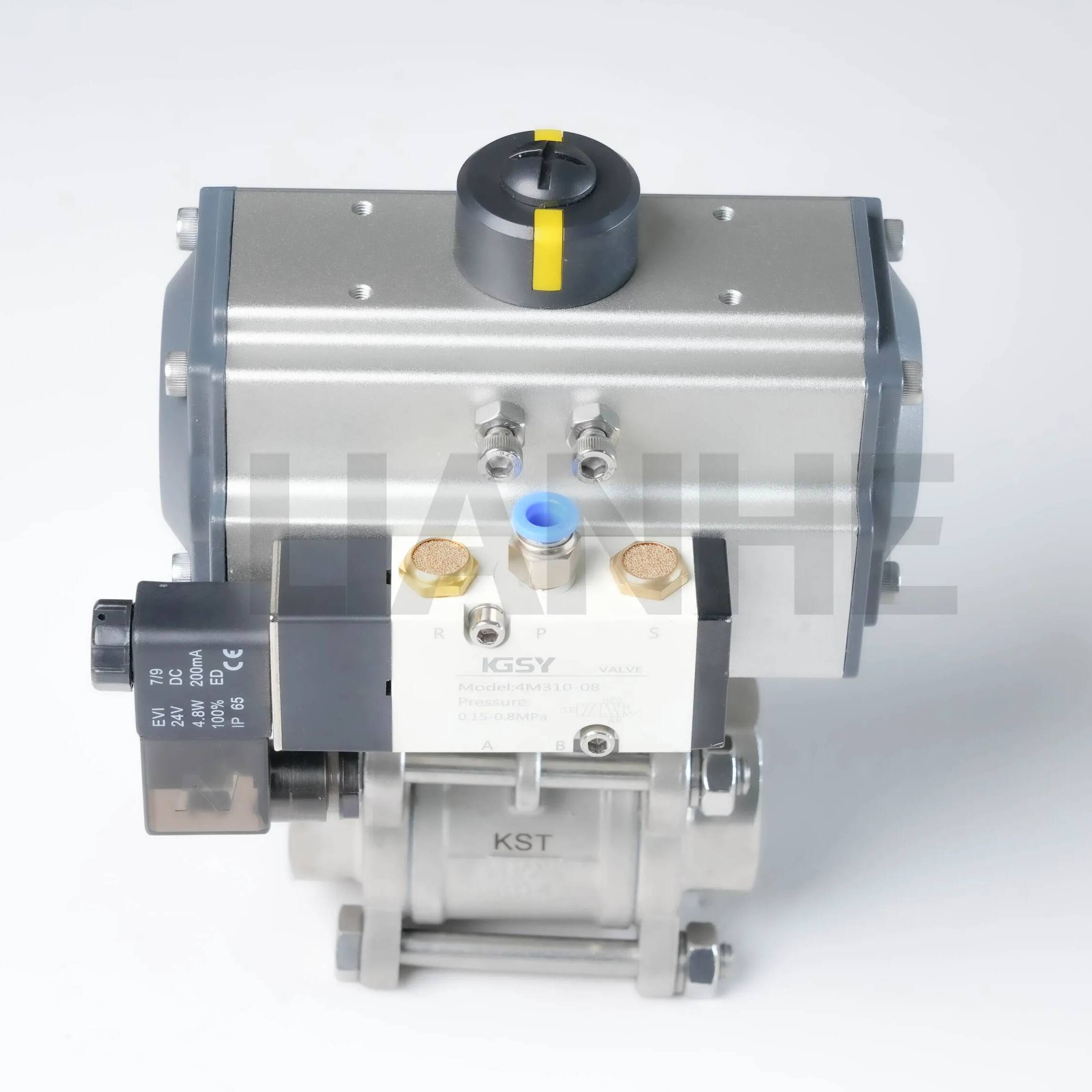

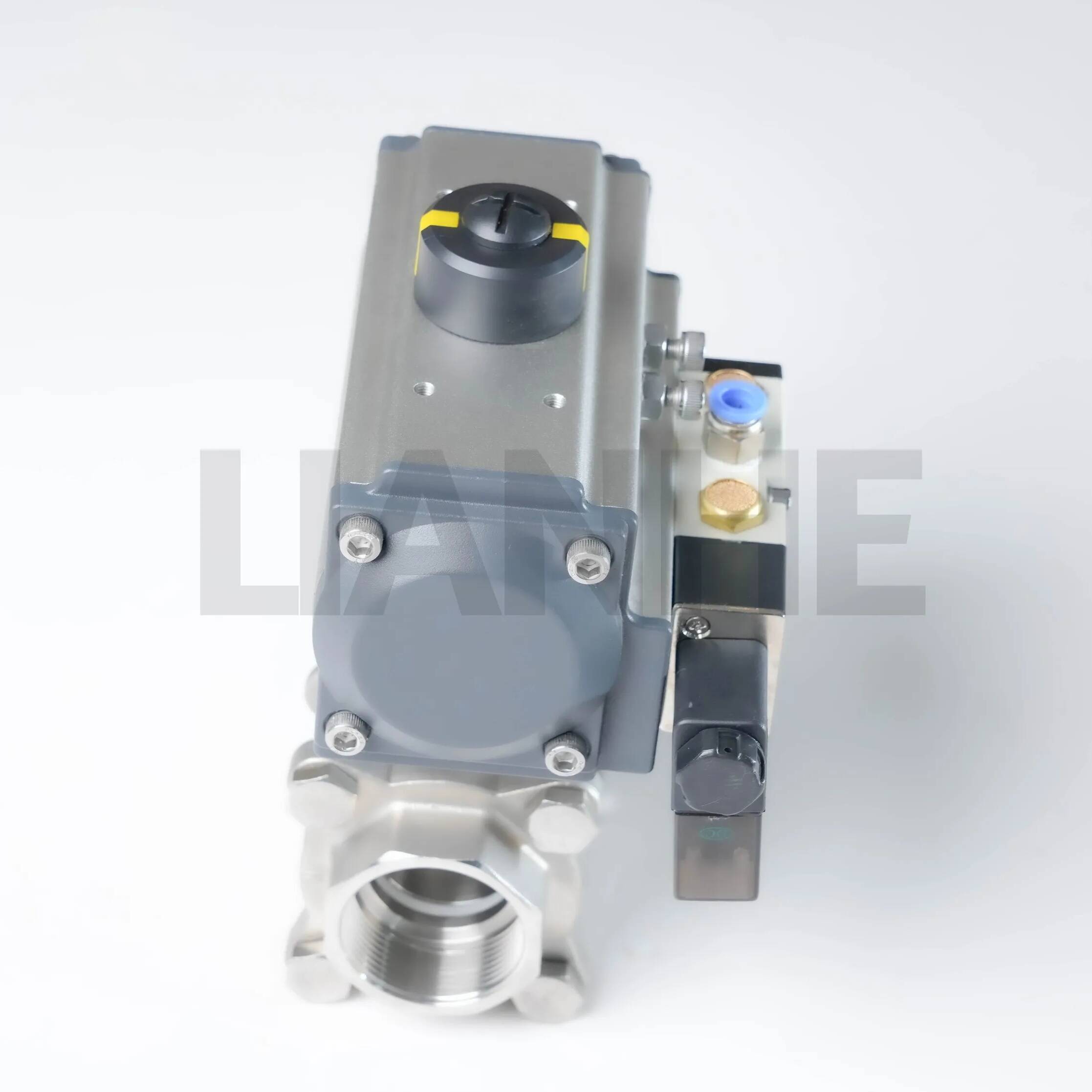

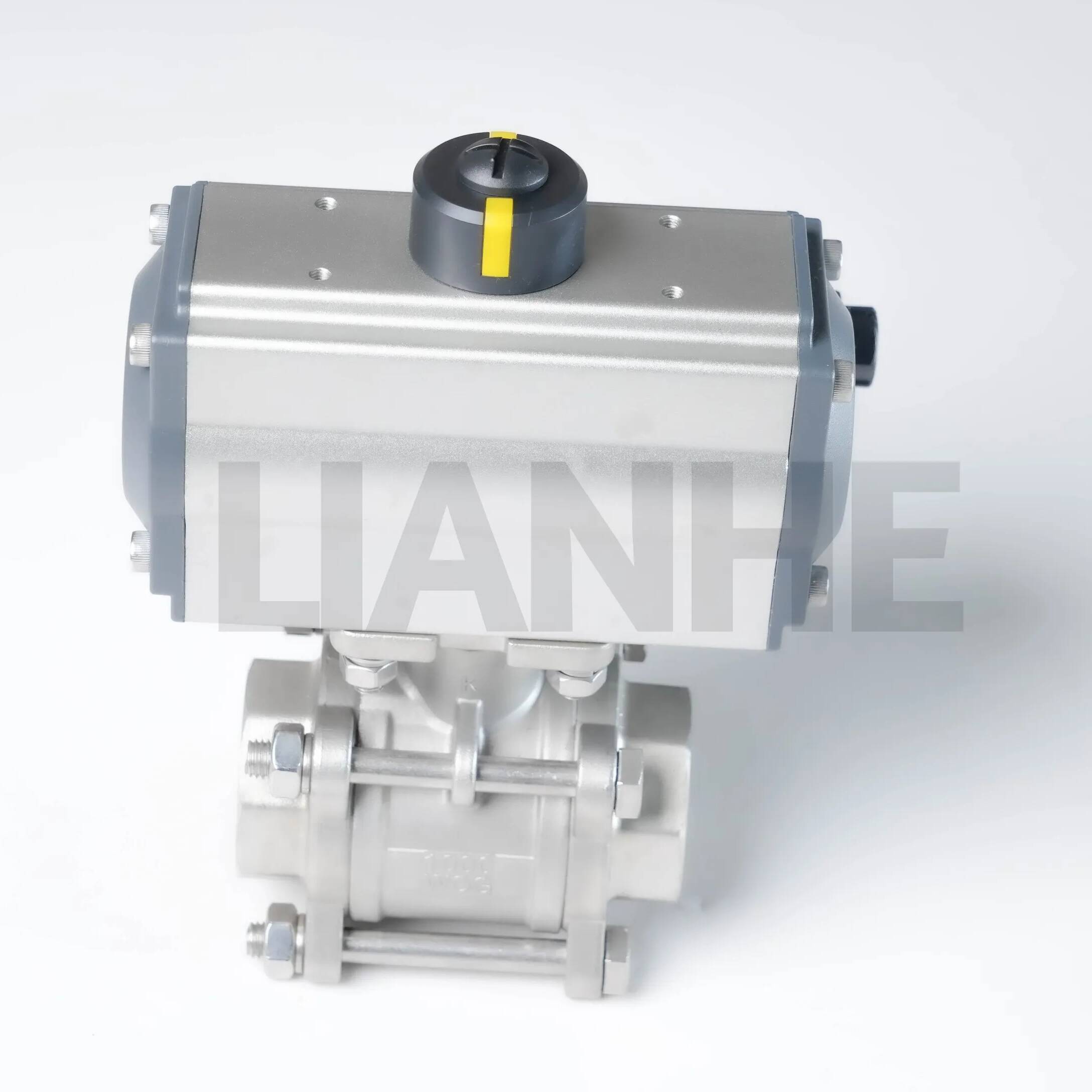

Van bi 3 mảnh dẫn động bằng điện cho hệ thống tự động

Tổng quan

Van bi 3 mảnh điều khiển bằng điện là giải pháp kiểm soát dòng chảy linh hoạt được thiết kế cho các hệ thống công nghiệp và thương mại tự động, kết hợp độ tin cậy của van bi ba mảnh với độ chính xác của thiết bị truyền động điện. Được chế tạo từ thép không gỉ 304, van này có các ren NPT (ANSI B1.20.1) và bệ lắp ISO 5211 tích hợp, cho phép tích hợp liền mạch với hệ thống PLC/DCS để vận hành từ xa hoặc được lập trình.

Đặc trưng

Tự động hóa tích hợp:

Thiết bị truyền động điện 24V DC hoặc 230V AC với hoạt động quay một phần tư 90°, cung cấp vị trí không an toàn (mở/đóng) và công suất mô-men xoắn lên tới 50 N·m cho van 2".

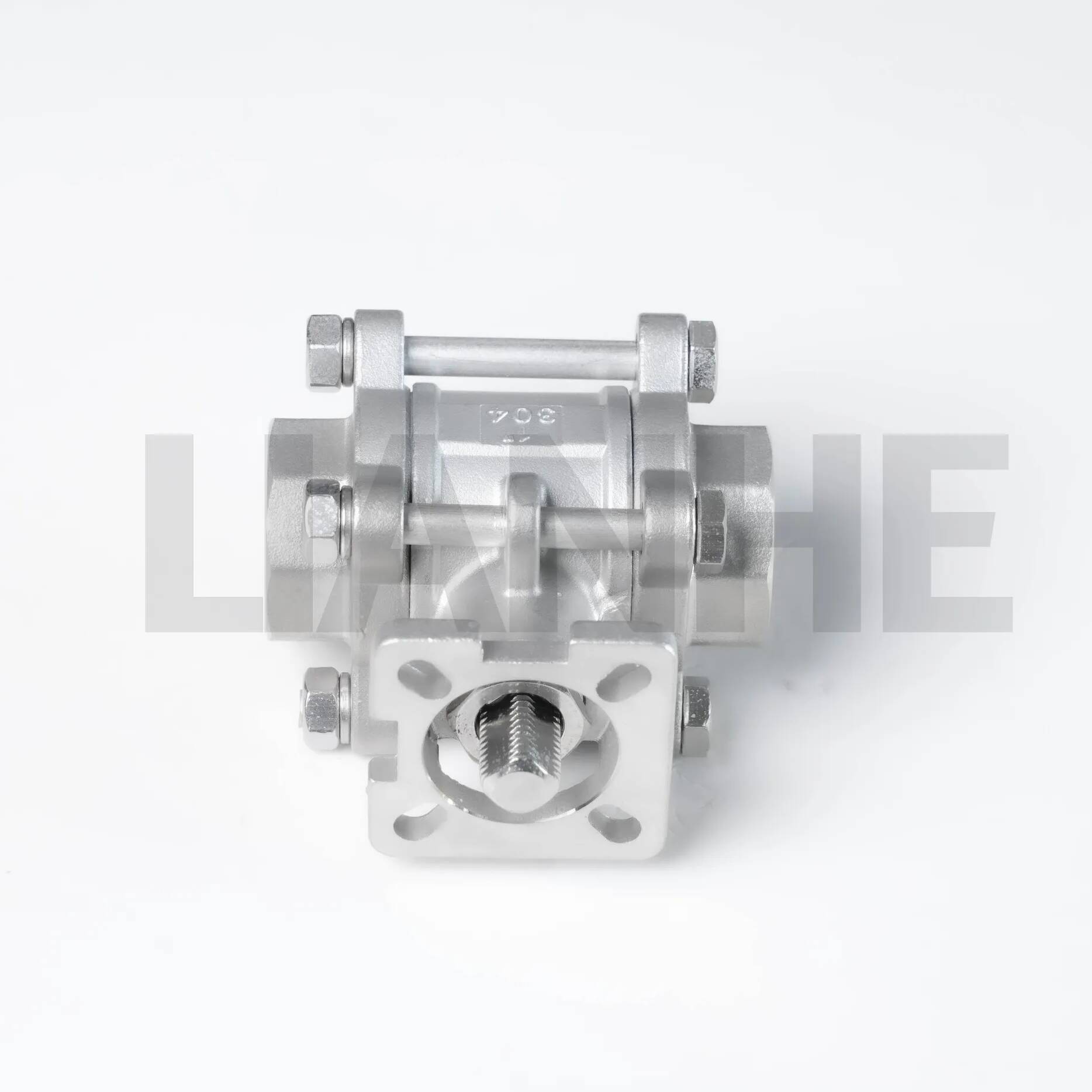

Nền tảng ISO 5211 loại bỏ các tấm tiếp hợp, đảm bảo gắn trực tiếp các bộ truyền động từ các thương hiệu như Rotork, Limitorque hoặc Emerson, giảm 40% thời gian lắp đặt.

Kết nối ren chính xác:

Ren nam/nữ NPT (ANSI B1.20.1) để lắp ráp nhanh với ống thép, đồng hoặc nhựa, tương thích với ống 40/80 và được thử nghiệm ở áp suất làm việc 1.500 PSI.

Các ren được phủ hợp chất chống kẹt trong quá trình lắp ráp để tránh bị kẹt trong các ứng dụng truyền động mô-men xoắn cao.

Hiệu suất niêm phong đáng tin cậy:

Ghế PTFE cung cấp khả năng ngắt kín bong bóng (API 598) lên đến 180°C, với quả bóng được đánh bóng (Ra ≤0,8μm) đảm bảo mô-men xoắn thấp (≤12 N·m cho van 2") và tuổi thọ chu kỳ 1.000.000.

Thiết kế thân chống tràn và chặn và xả kép (DBB) tùy chọn cho các ứng dụng quan trọng về an toàn yêu cầu cách ly cả áp suất thượng nguồn và hạ lưu.

Tính linh hoạt trong vận hành:

Phạm vi nhiệt độ: -20°C đến 180°C (ghế PTFE); -40°C đến 260°C (ghế RPTFE), thích hợp cho đường nước nóng, khí nén và đường chất lỏng không ăn mòn.

Công tắc giới hạn và chỉ báo vị trí tích hợp cung cấp phản hồi theo thời gian thực cho hệ thống điều khiển, đảm bảo điều chỉnh lưu lượng chính xác.

Ứng dụng

Hoàn hảo để kiểm soát dòng chảy tự động trong các ngành công nghiệp đa dạng:

Kiểm soát quá trình: Vận hành bật/tắt từ xa trong các thùng trộn hóa chất, bằng thép không gỉ 304 đáp ứng yêu cầu của FDA về tiếp xúc gián tiếp với thực phẩm trong sản xuất đồ uống.

Hệ thống HVAC: Điều khiển tự động các vòng nước lạnh và dầu nóng trong các tòa nhà thương mại, tích hợp với BMS (Hệ thống quản lý tòa nhà) để tiết kiệm năng lượng.

Tự động hóa công nghiệp: Hệ thống vận chuyển bằng khí nén và đường dẫn chất lỏng cánh tay robot, với khả năng truyền động bằng điện cho phép phản ứng nhanh (dưới 5 giây đối với van 2 inch).

Xử lý nước: Tự động ngắt trong hệ thống lọc và nhà máy thẩm thấu ngược, với ren NPT tạo điều kiện thay thế nhanh chóng trong các hệ thống lắp đặt nhỏ gọn.

Câu hỏi thường gặp

Hỏi: Thời gian đáp ứng của bộ truyền động điện là bao lâu??

MỘT:Thời gian phản hồi thông thường là 8-15 giây đối với van 2", tùy thuộc vào yêu cầu về điện áp và mô-men xoắn; hãy tham khảo bảng dữ liệu bộ truyền động để biết thông số kỹ thuật chính xác.

Hỏi: Khi mất điện có thể vận hành van bằng tay được không??

MỘT:Có, hầu hết các bộ truyền động đều có cần ghi đè thủ công để vận hành khẩn cấp, mặc dù việc sử dụng thủ công thường xuyên không được khuyến khích để có độ tin cậy lâu dài.

Hỏi: Bộ truyền động có chống nước không?

MỘT:Thiết bị truyền động được xếp hạng IP67 theo tiêu chuẩn, phù hợp với môi trường ẩm ướt; Các biến thể IP68 có sẵn cho các ứng dụng chìm (ví dụ: bể xử lý nước thải).

Hỏi: Cách hiệu chỉnh bộ truyền động bằng van?

MỘT:Sử dụng công cụ hiệu chỉnh tích hợp để đặt vị trí đóng/mở, đảm bảo bóng thẳng hàng với các công tắc giới hạn của bộ truyền động để có phản hồi chính xác.
