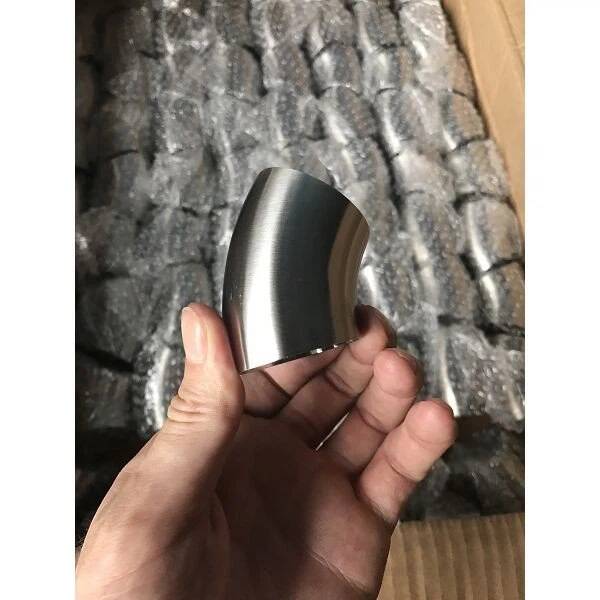

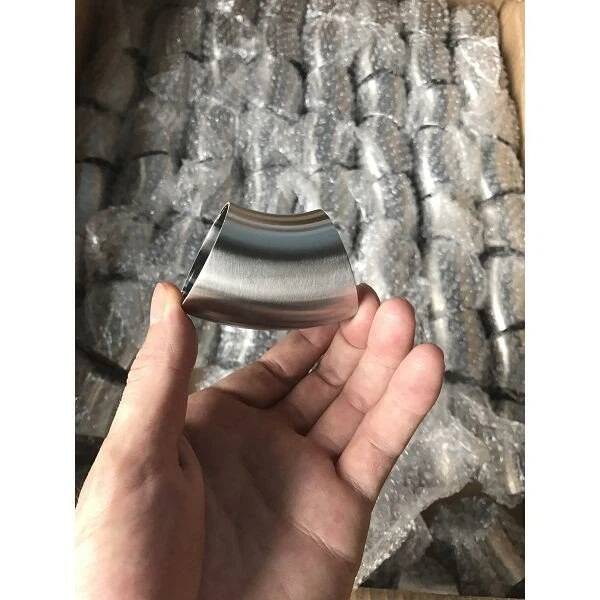

Khuỷu tay vệ sinh bằng thép không gỉ 45 °

Mô tả sản phẩm

Khuỷu tay vệ sinh bằng thép không gỉ LIANHE 45° được thiết kế để thay đổi hướng dòng chảy 45 độ trong hệ thống đường ống vệ sinh và vệ sinh. Cấu trúc cong mượt mà của nó giúp duy trì chuyển động chất lỏng hiệu quả đồng thời giảm sự nhiễu loạn và tổn thất áp suất không cần thiết.

Được sản xuất từ ​​​​thép không gỉ chống ăn mòn, khuỷu tay vệ sinh phù hợp cho thực phẩm, đồ uống, sữa, nước uống, dược phẩm, công nghệ sinh học và các ứng dụng xử lý vệ sinh tương thích khác.

Cấu hình loại dài và loại ngắn có sẵn để đáp ứng các yêu cầu về bố trí đường ống và không gian lắp đặt khác nhau. Nhiều kích cỡ, độ dày thành, loại thép không gỉ, tiêu chuẩn kích thước, độ hoàn thiện bề mặt và dấu hiệu tùy chỉnh có thể được cung cấp theo thông số kỹ thuật của khách hàng.

Thông số kỹ thuật

Tên sản phẩm:Khuỷu tay vệ sinh bằng thép không gỉ 45 °

Phạm vi kích thước:DN15–DN300

Góc khuỷu tay:45 độ

Độ dày tường có sẵn:1,5 mm, 1,65 mm, 2,0 mm, 3,0 mm và 4,0 mm

Độ dày của tường thay đổi tùy theo kích thước đã chọn, tiêu chuẩn kích thước, kích thước kết nối, điều kiện vận hành và yêu cầu của dự án.

Vật liệu có sẵn:

• SS304 và S30408

• SS304L và S30403

• SS316 và SUS316

• SS316L và S31603

Tiêu chuẩn áp dụng:3-A, SMS, IDF, DIN 11850/11851, ISO 2037, BS 4825 và JIS G 3447

Cấu hình có sẵn:Loại dài và loại ngắn

Đánh dấu sản phẩm:LOGO-Kích thước-Chất liệu. Sản phẩm cũng có thể được đánh dấu theo yêu cầu của khách hàng.

Xử lý bề mặt:Đánh bóng bên trong và bên ngoài, lên tới 320 Grit

Bao bì tiêu chuẩn:Bao bì nhựa, Thùng xuất khẩu, Bảo vệ túi dệt và Vỏ gỗ

Giấy chứng nhận:Tài liệu GB/T 19001-2016, ISO 9001:2015 và CE cho các sản phẩm áp dụng

Thương hiệu:LIANHE

Mã HS: 7307290000

Nơi xuất xứ:Ôn Châu, Chiết Giang, Trung Quốc

Kích thước cuối cùng, độ dày thành, loại vật liệu, kích thước cuối, độ hoàn thiện bề mặt và tiêu chuẩn áp dụng phải được xác nhận theo ứng dụng dự định và các thành phần đường ống giao phối.

Ứng dụng sản phẩm

Khuỷu tay vệ sinh 45 độ bằng thép không gỉ có thể được sử dụng trong các hệ thống xử lý vệ sinh và truyền chất lỏng, bao gồm:

• Hệ thống nước uống

• Đường ống chế biến sữa

• Thiết bị sản xuất sữa

• Hệ thống sản xuất bia và sản xuất bia

• Dây chuyền chế biến đồ uống

• Thiết bị sản xuất thực phẩm lỏng

• Hệ thống chế biến dược phẩm

• Cơ sở công nghệ sinh học

• Thiết bị sản xuất mỹ phẩm

• Hệ thống đường ống sạch tại chỗ

• Bể và tàu vệ sinh

• Ứng dụng truyền chất lỏng hợp vệ sinh chung

Việc uốn cong 45 độ giúp thay đổi dần dần hướng của đường ống và có thể được sử dụng khi không cần phải quay 90 độ hoặc khi bố trí đường ống yêu cầu chuyển hướng mượt mà hơn.

Trước khi đặt hàng, khách hàng nên xác nhận tính tương thích của loại thép không gỉ với phương tiện vận chuyển, nhiệt độ vận hành, áp suất hệ thống, hóa chất tẩy rửa và quy trình vệ sinh.

Ưu điểm sản phẩm

1. Thay đổi 45 độ mượt mà theo hướng dòng chảy

2. Khả năng chống ăn mòn và oxy hóa tuyệt vời

3. Tuổi thọ hoạt động lâu dài

4. Bề mặt bên trong mịn với khả năng chống dòng chảy thấp

5. Giảm nhiễu loạn so với những thay đổi hướng sắc nét hơn

6. Kết cấu thép không gỉ bền và có thể tái chế

7. Lắp đặt và bảo trì thuận tiện

8. Có sẵn cấu hình loại dài và loại ngắn

9. Nhiều loại thép không gỉ có sẵn

10. Thích hợp cho các hệ thống xử lý vệ sinh tương thích

11. Bề mặt được đánh bóng bên trong và bên ngoài

12. Hỗ trợ đánh dấu và đóng gói tùy chỉnh

Bề mặt bên trong nhẵn giúp giảm sự tích tụ cặn trong quá trình và giúp việc vệ sinh định kỳ thuận tiện hơn. Điều này hỗ trợ các ứng dụng trong đó vấn đề vệ sinh, độ sạch và độ tinh khiết của sản phẩm là quan trọng.

Hiệu suất vệ sinh thực tế phụ thuộc vào hệ thống đường ống hoàn chỉnh, bao gồm hình dạng sản phẩm, độ nhám bề mặt, chất lượng mối hàn, các bộ phận bịt kín, điều kiện thoát nước, quy trình lắp đặt và quy trình làm sạch.

Tùy chọn loại dài và loại ngắn

Loại dài

Cấu hình loại dài cung cấp bán kính uốn cong lớn hơn và chuyển hướng dần dần hơn. Nó có thể giúp giảm nhiễu loạn và tổn thất áp suất trong các ứng dụng có đủ không gian lắp đặt.

Loại ngắn

Cấu hình loại ngắn phù hợp với bố trí đường ống có không gian lắp đặt hạn chế. Kích thước nhỏ gọn của nó có thể đơn giản hóa việc định tuyến xung quanh thiết bị và các thành phần đường ống khác.

Bán kính đường tâm chính xác và chênh lệch kích thước giữa phiên bản dài và ngắn phải được xác nhận theo tiêu chuẩn và bản vẽ sản phẩm đã chọn.

Tiêu chuẩn chiều

Các tiêu chuẩn kích thước có sẵn bao gồm 3-A, SMS, IDF, DIN 11850/11851, ISO 2037, BS 4825 và JIS G 3447.

Các tiêu chuẩn này có thể chỉ định các đường kính ngoài, độ dày thành, bán kính uốn cong, kích thước đường tâm, kích thước đầu, dung sai và yêu cầu bề mặt khác nhau.

Các sản phẩm được sản xuất theo các tiêu chuẩn khác nhau có thể không thể thay thế trực tiếp cho nhau, ngay cả khi kích thước danh nghĩa của chúng có vẻ giống nhau.

Khách hàng nên cung cấp chính xác tiêu chuẩn, kích thước, độ dày thành, bán kính uốn cong, kích thước đầu và thông tin ống nối chính xác theo yêu cầu khi yêu cầu báo giá.

Đối với các dự án thay thế hoặc bảo trì, nên sử dụng bản vẽ kỹ thuật hoặc mẫu vật lý để xác minh tính tương thích với hệ thống đường ống vệ sinh hiện có.

Xử lý bề mặt

Các bề mặt bên trong và bên ngoài có thể được đánh bóng bằng quy trình được chỉ định lên tới 320 grit.

Bề mặt được đánh bóng giúp cải thiện độ sạch, vẻ ngoài, khả năng chống ăn mòn và khả năng chống tích tụ cặn của quá trình sản phẩm.

Nếu một dự án yêu cầu độ nhám bề mặt cụ thể thì giá trị Ra yêu cầu và vị trí đo phải được nêu riêng. Chỉ ký hiệu hạt mài đánh bóng không đảm bảo giá trị Ra cố định.

Việc đánh bóng, thụ động, làm sạch hoặc kiểm tra hoàn thiện bề mặt bổ sung có thể được sắp xếp theo yêu cầu của dự án.

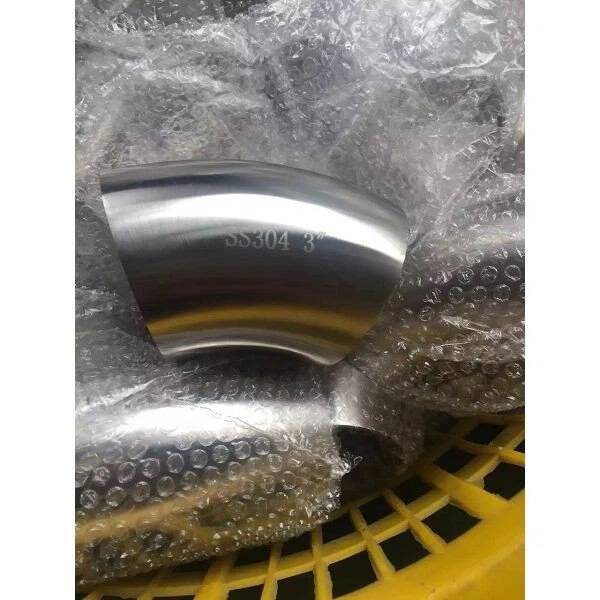

Đánh dấu sản phẩm

Dấu hiệu sản phẩm tiêu chuẩn có thể bao gồm:

• LogoLIANHE

• Kích thước sản phẩm

• Lớp vật liệu thép không gỉ

• Thông tin về lô hoặc truy xuất nguồn gốc, khi được yêu cầu

Logo của khách hàng, nhãn hiệu riêng, số dự án, số nhiệt và các dấu hiệu tùy chỉnh khác có thể được áp dụng theo yêu cầu đặt hàng đã được xác nhận.

Kiểm tra giao hàng

Sản phẩm được kiểm tra trước khi vận chuyển. Kiểm tra giao hàng tiêu chuẩn bao gồm:

• Lớp vật liệu thép không gỉ

• Đường kính ngoài và độ dày thành

• Góc khuỷu tay

• Bán kính uốn cong và kích thước đường tâm

• Kích thước cuối

• Điều kiện bề mặt bên trong và bên ngoài

• Hình dáng mối hàn, nếu có

• Kiểm tra thủy tĩnh, nếu cần

• Đánh dấu sản phẩm

• Số lượng và bao bì

Các hạng mục kiểm tra bổ sung có thể được sắp xếp theo tiêu chuẩn áp dụng, ứng dụng dự định và yêu cầu của khách hàng.

Báo cáo và chứng chỉ kiểm tra nhà máy

Báo cáo kiểm tra và tài liệu chất lượng hỗ trợ có thể được cung cấp theo các thông số kỹ thuật đã được xác nhận và yêu cầu đặt hàng, bao gồm:

• EN 10204 3.1 Chứng chỉ kiểm tra vật liệu

• Giấy chứng nhận kiểm tra nguyên liệu thô

• Báo cáo thử nghiệm chụp ảnh phóng xạ, nếu có

• Báo cáo thử nghiệm thủy lực, nếu có

• Báo cáo kiểm tra kích thước

• Báo cáo kiểm tra hoàn thiện bề mặt

• Báo cáo kiểm tra của bên thứ ba

• Các tài liệu chất lượng dành riêng cho dự án khác

Phạm vi kiểm tra cần thiết, tỷ lệ thử nghiệm, tài liệu, yêu cầu hoàn thiện bề mặt và sự sắp xếp chứng kiến ​​của bên thứ ba phải được xác nhận trước khi sản xuất.

Kiểm soát chất lượng sản phẩm

LIANHE áp dụng các quy trình kiểm tra trong quá trình và cuối cùng trong suốt quá trình chuẩn bị nguyên liệu thô, cắt, tạo hình, gia công, hàn, hoàn thiện bề mặt, thử nghiệm, đánh dấu và đóng gói.

Các thủ tục kiểm soát chất lượng chính bao gồm:

1. Kiểm tra đường kính ngoài, độ dày thành, cấp vật liệu, tài liệu và tình trạng bề mặt của nguyên liệu thô đầu vào.

2. Kiểm tra chiều dài, vị trí cắt và tình trạng cuối của nguyên liệu sau khi cắt.

3. Kiểm tra đường kính ngoài, độ dày thành, góc khuỷu, bán kính uốn cong, kích thước đầu và các phép đo quan trọng khác sau khi gia công và tạo hình.

4. Kiểm tra kích thước mối hàn, hình dáng mối hàn, độ thẳng hàng và chất lượng bề mặt sau khi hàn, nếu có.

5. Kiểm tra bề mặt bên trong và bên ngoài sau khi đánh bóng và các quy trình xử lý bề mặt khác.

6. Thực hiện kiểm tra độ kín khí hoặc thủy tĩnh theo yêu cầu kiểm tra và sản phẩm hiện hành.

7. Kiểm tra nhãn hiệu, số lượng, vật liệu đóng gói, nhãn và nhãn hiệu vận chuyển của sản phẩm trước khi vận chuyển.

Sản phẩm được phê duyệt để giao hàng sau khi hoàn thành các thủ tục kiểm tra hiện hành.

Bao bì

Mỗi khuỷu tay vệ sinh 45 độ được bảo vệ bằng bao bì nhựa để giảm tiếp xúc với bụi, hơi ẩm, vết trầy xước và nhiễm bẩn bề mặt.

Sau đó, sản phẩm được đóng gói trong thùng carton xuất khẩu, bọc trong túi dệt bảo vệ nếu cần và đóng gói trong thùng gỗ để vận chuyển quốc tế.

Thùng carton tùy chỉnh, logo khách hàng, nhãn, mã vạch, đóng gói pallet và các sắp xếp đóng gói xuất khẩu khác có thể được cung cấp theo yêu cầu đã được xác nhận.

Số lượng đặt hàng tối thiểu và hàng tồn kho

Số lượng đặt hàng tối thiểu:Thông thường 5–10 chiếc, tùy thuộc vào kích thước sản phẩm, chất liệu, tiêu chuẩn kích thước và lượng hàng tồn kho hiện tại.

Chúng tôi duy trì hàng tồn kho cho nhiều sản phẩm thông thường và kích cỡ thường được yêu cầu. Các sản phẩm được chọn có thể có sẵn tới 5.000 sản phẩm.

Vì mức tồn kho thay đổi liên tục nên số lượng tồn kho thực tế và tình trạng sẵn sàng giao hàng ngay phải được xác nhận lại khi yêu cầu báo giá.

Mẫu và báo giá

Mẫu miễn phí:Các mẫu có thể được cung cấp miễn phí để xác minh kích thước và đánh giá chất lượng. Phí chuyển phát nhanh quốc tế thường do người nhận thanh toán.

Thời gian báo giá:Thông thường trong vòng ba giờ làm việc sau khi nhận được đầy đủ kích thước, chất liệu, tiêu chuẩn kích thước, độ dày thành, số lượng và thông tin giao hàng.

Hiệu lực báo giá:Thông thường từ 3–7 ngày, tùy thuộc vào giá nguyên liệu thép không gỉ, tỷ giá hối đoái và điều kiện thị trường hiện tại.

Thời gian giao hàng

Các sản phẩm có kích thước thông thường có sẵn trong kho thường có thể được giao trong vòng 3–7 ngày.

Các đơn hàng yêu cầu sản xuất mới thường mất khoảng 25 ngày. Lịch giao hàng thực tế phụ thuộc vào kích thước đã chọn, chất liệu, tiêu chuẩn kích thước, số lượng đặt hàng, yêu cầu kiểm tra, đóng gói và kế hoạch sản xuất hiện tại của nhà máy.

Dịch vụ hậu mãi

Thời gian bảo hành chất lượng sản phẩm tiêu chuẩn của chúng tôi là một năm.

Nếu xác nhận có vấn đề về chất lượng liên quan đến sản xuất trong thời gian bảo hành, nhóm của chúng tôi sẽ điều tra nguyên nhân và cung cấp giải pháp kỹ thuật hoặc hậu mãi thích hợp.

Khách hàng nên cung cấp số đơn đặt hàng, kích thước sản phẩm, loại vật liệu, tiêu chuẩn kích thước, độ dày thành, điều kiện lắp đặt, phương tiện vận chuyển và ảnh hoặc video liên quan để hỗ trợ đánh giá kỹ thuật.

Nhà sản xuất:LIANHE
Nơi xuất xứ:Ôn Châu, Chiết Giang, Trung Quốc
