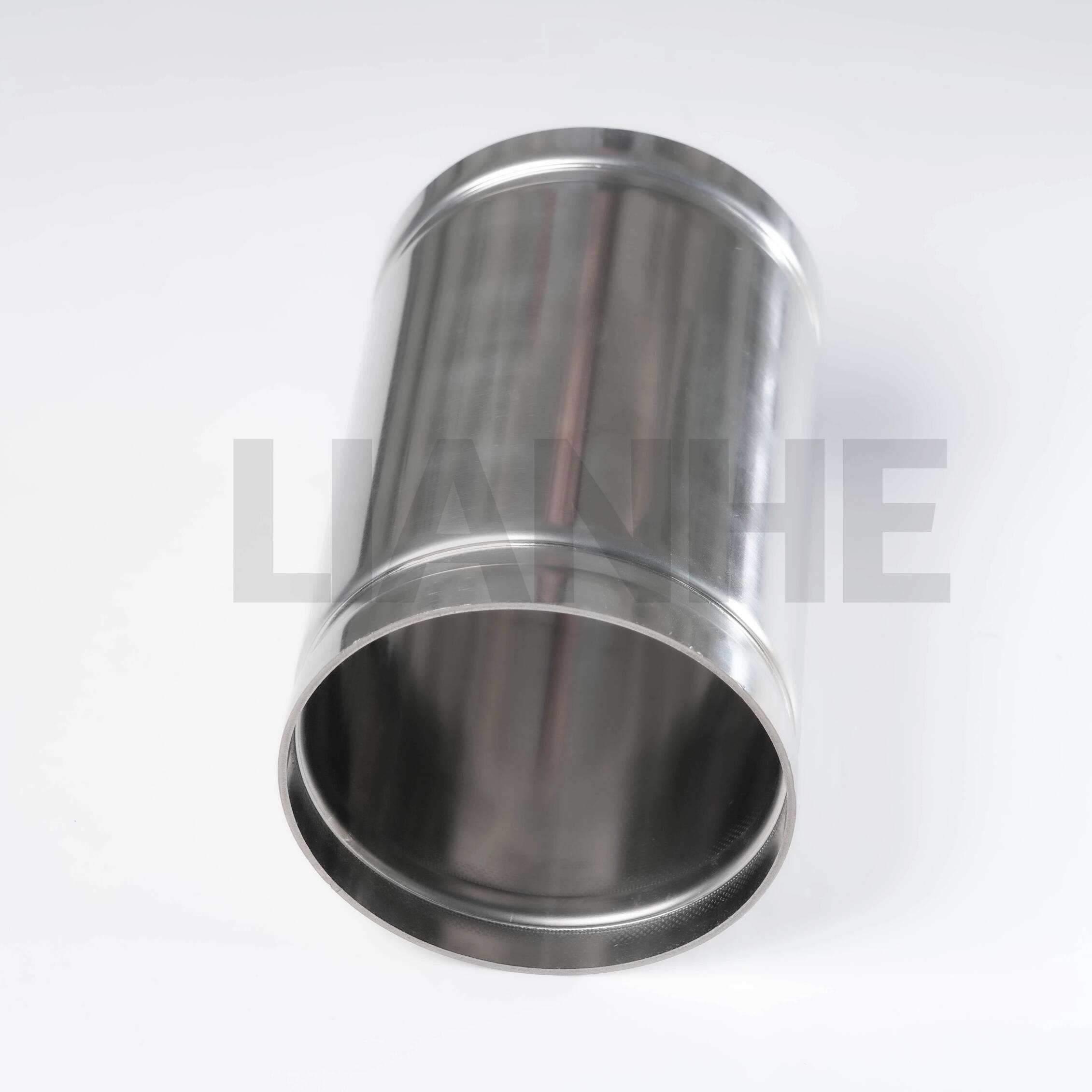

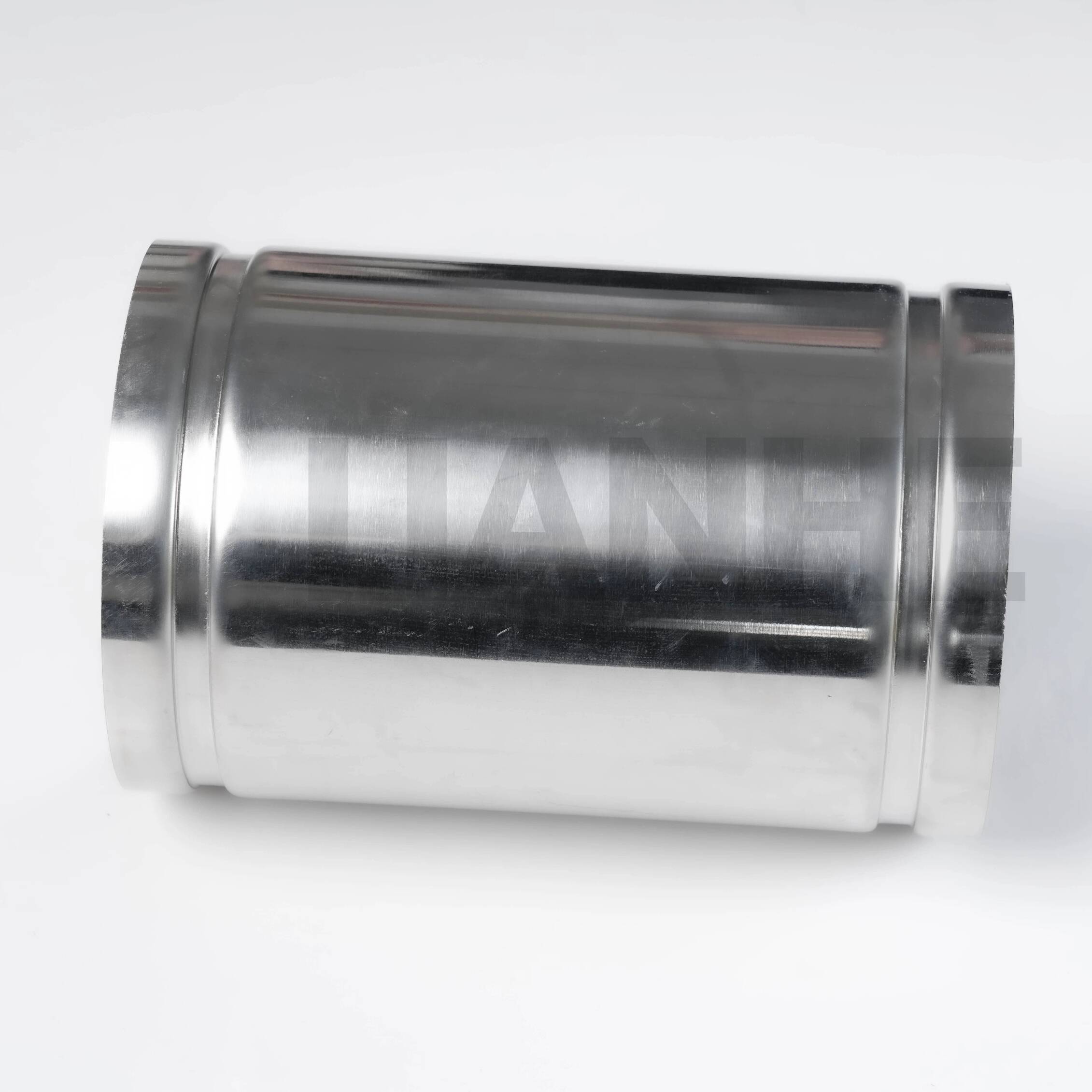

Khớp nối có rãnh bằng thép không gỉ LIANHE được thiết kế để cung cấp kết nối an toàn và hiệu quả cho các hệ thống đường ống có đường kính trung bình và lớn. Cấu trúc kết nối có rãnh của nó hỗ trợ lắp đặt đường ống nhanh chóng đồng thời mang lại độ bền cơ học và hiệu suất bịt kín đáng tin cậy.
Được sản xuất từ ống thép không gỉ được tạo hình cơ học, khớp nối có khả năng chống ăn mòn tốt, ổn định kích thước và độ bền lâu dài. Nó phù hợp cho việc cung cấp nước, phân phối khí đốt, sưởi ấm, làm mát, bảo vệ môi trường và các hệ thống chất lỏng công nghiệp tương thích.
So với các phương pháp kết nối yêu cầu hàn rộng rãi tại chỗ, khớp nối có rãnh được lắp đặt chính xác có thể đơn giản hóa việc lắp ráp đường ống, giảm thời gian lắp đặt và giúp việc kiểm tra, bảo trì hoặc thay thế trong tương lai trở nên thuận tiện hơn.
Được sản xuất tại cơ sở của chúng tôi ở Ôn Châu, Chiết Giang, Trung Quốc, khớp nối có rãnh bằng thép không gỉ LIANHE được sản xuất theo quy trình kiểm soát chất lượng đã được thiết lập để hỗ trợ các dự án thương mại, dân cư, công nghiệp, hàng hải và cơ sở hạ tầng.
Tên sản phẩm:Khớp nối có rãnh bằng thép không gỉ
Phạm vi kích thước:2"–8" (DN50–DN200)
Độ dày của tường:1,0–5,0 mm
Tiêu chuẩn áp dụng:GB, EN, DIN và ASME
Vật liệu có sẵn:
0Cr18Ni9, SS304, S30408, SUS304 và 1.4301
0Cr17Ni12Mo2, SS316 và SUS316
SS304L, S30403 và 1.4306
SS316L, S31603 và 1.4404
Kiểu kết nối:Kết nối có rãnh
Áp suất danh nghĩa:PN16
Áp suất thử thủy tĩnh:2,5 MPa
Kiểm tra độ kín khí áp suất:1,05 MPa
Phạm vi nhiệt độ miếng đệm áp dụng:-20°C đến +110°C
Quy trình sản xuất:Được hình thành cơ học từ ống thép không gỉ
Tùy chọn xử lý bề mặt:Đánh bóng rung, đánh bóng từ tính và tẩy chua
Đánh dấu sản phẩm:LOGO–OD–W.T.–Chất liệu. Logo của khách hàng, nhãn hiệu riêng, thông tin lô và các dấu hiệu tùy chỉnh khác có thể được áp dụng theo yêu cầu đặt hàng cụ thể.
Thương hiệu:LIANHE
Mã HS: 7307230000
Nơi xuất xứ:Ôn Châu, Chiết Giang, Trung Quốc
Giới hạn nhiệt độ và áp suất làm việc thực tế phụ thuộc vào kích thước khớp nối, độ dày thành, cấp thép không gỉ, vật liệu đệm, môi trường vận chuyển, kích thước rãnh và tiêu chuẩn dự án hiện hành.
Khớp nối có rãnh bằng thép không gỉ kết hợp khả năng chống ăn mòn, hiệu quả lắp đặt, độ ổn định cơ học và bảo trì thuận tiện.
Độ bền cơ học cao và độ ổn định kết cấu
Khả năng chống ăn mòn và oxy hóa tuyệt vời
Khả năng chống mài mòn và biến dạng tốt
Tuổi thọ hoạt động lâu dài trong điều kiện thích hợp
Hiệu suất ổn định trong môi trường đường ống đòi hỏi khắt khe
Kết nối an toàn giữa các đầu ống có rãnh tương thích
Hiệu suất bịt kín đáng tin cậy khi được lắp đặt chính xác
Cấu trúc bên trong được sắp xếp hợp lý với sự tắc nghẽn dòng chảy hạn chế
Khả năng chống rung và chuyển động đường ống tốt
Thích hợp cho hệ thống đường ống có đường kính trung bình và lớn
Lắp đặt cơ khí nhanh chóng và thuận tiện
Giảm yêu cầu hàn tại chỗ
Thời gian lắp đặt đường ống ngắn hơn
Thuận tiện kiểm tra, bảo trì và thay thế
Giảm chi phí lắp đặt và bảo trì tổng thể
Thích hợp cho việc lắp đặt ẩn khi được yêu cầu của dự án cho phép
Kết cấu thép không gỉ bền và có thể tái chế
Bề mặt bên trong chống ăn mòn
Thích hợp cho các hệ thống nước uống tương thích
Giảm nguy cơ ô nhiễm thứ cấp trong điều kiện vệ sinh thích hợp
Có sẵn nhiều loại thép không gỉ và vật liệu đệm
Kích thước rãnh chính xác, lựa chọn miếng đệm, căn chỉnh đường ống, siết chặt bu lông và quy trình lắp đặt là những điều cần thiết để có hiệu suất đáng tin cậy. Người lắp đặt phải tuân theo các hướng dẫn lắp đặt đã chỉ định và sử dụng các bộ phận tương thích với khớp nối đã chọn.
Khớp nối có rãnh bằng thép không gỉ LIANHE có thể được sử dụng với:
Nước uống
Nước lạnh và nước nóng
Nước thải
Nước công nghiệp
Dầu và chất lỏng tương thích
Khí và môi trường khí tương thích
Khả năng tương thích phải được đánh giá theo loại thép không gỉ, vật liệu đệm, nhiệt độ vận hành, áp suất hệ thống và tính chất hóa học của phương tiện vận chuyển.
Khớp nối có rãnh bằng thép không gỉ có thể được sử dụng trong nhiều hệ thống đường ống và dự án kỹ thuật, bao gồm:
Hệ thống cấp và phân phối nước
Đường ống dẫn nước uống trực tiếp
Hệ thống phân phối khí
Hệ thống đường ống dẫn nước thải
Đường ống bảo vệ môi trường
Hệ thống hơi nước trong phạm vi nhiệt độ được xác nhận
Mạng lưới sưởi ấm
Hệ thống điều hòa không khí và nước làm mát
Đường ống nước công nghiệp
Hệ thống vận chuyển chất lỏng tương thích chung
Dự án kỹ thuật và cơ sở hạ tầng
Tàu và công trình biển
Tòa nhà thương mại
Tòa nhà dân cư
Bệnh viện và cơ sở y tế
Khách sạn và cơ sở công cộng
Thiết bị bảo vệ môi trường
Cơ sở xử lý nước
Nhà máy chế biến công nghiệp
Dự án sưởi ấm và điều hòa không khí
Trước khi đặt hàng, khách hàng nên xác nhận chất liệu sản phẩm, miếng đệm, định mức áp suất, phạm vi nhiệt độ, tiêu chuẩn rãnh, đường kính ngoài của ống và môi trường dự định.
LIANHE áp dụng các quy trình sản xuất và kiểm soát chất lượng trong suốt quá trình kiểm tra nguyên liệu thô, cắt ống, tạo hình, hàn, xử lý nhiệt, hoàn thiện bề mặt, tạo rãnh, kiểm tra áp suất, đánh dấu và đóng gói.
Giấy chứng nhận có sẵn:
GB/T 19001-2016
ISO 9001:2015
Tài liệu CE cho các sản phẩm áp dụng
Giấy phép vệ sinh
Phạm vi và tính khả dụng của chứng chỉ thực tế phải được xác nhận tùy theo sản phẩm đã chọn, ứng dụng dự định và thị trường đích.
Nhân viên kiểm soát chất lượng thực hiện kiểm tra trong quá trình và cuối cùng. Sản phẩm được kiểm tra trước khi giao hàng để xác minh rằng vật liệu, kích thước, rãnh, bề mặt, hiệu suất bịt kín, nhãn hiệu và bao bì của chúng tuân thủ các yêu cầu đặt hàng đã được xác nhận.
Kiểm tra đường kính ngoài, độ dày thành, cấp vật liệu và tình trạng bề mặt của nguyên liệu thô đầu vào.
Kiểm tra chiều dài, vị trí cắt và tình trạng cuối của nguyên liệu thô sau khi cắt.
Kiểm tra rãnh, đường kính ngoài, độ dày thành và các kích thước quan trọng khác sau khi gia công và tạo hình.
Kiểm tra kích thước mối hàn, hình dáng mối hàn và chất lượng bề mặt sau khi hàn và tạo hình, nếu có.
Kiểm tra bề mặt, kích thước và diện tích rãnh nối của sản phẩm sau khi xử lý nhiệt.
Xác minh chất lượng bề mặt sau khi đánh bóng rung, đánh bóng từ tính, tẩy rửa hoặc xử lý bề mặt khác.
Thực hiện kiểm tra áp suất thủy lực và độ kín khí theo yêu cầu kiểm tra hiện hành.
Kiểm tra nhãn hiệu, số lượng, vật liệu đóng gói, nhãn và nhãn hiệu vận chuyển của sản phẩm trước khi vận chuyển.
Các thủ tục kiểm tra có sẵn bao gồm:
Kiểm tra áp suất thủy tĩnh
Kiểm tra độ kín khí
Kiểm tra áp suất làm việc
Kiểm tra áp suất âm
Kiểm tra kéo ra
Thử nghiệm đạp xe ở nhiệt độ nước lạnh và nước nóng
Thử nghiệm uốn và xoắn thủy tĩnh
Kiểm tra độ rung thủy tĩnh
Kiểm tra tác động thủy tĩnh
Kiểm tra giao hàng:Cấp vật liệu, tình trạng bề mặt, kích thước sản phẩm, kích thước rãnh, hiệu suất thủy tĩnh, độ kín khí, nhãn hiệu sản phẩm, số lượng và bao bì.
Các thử nghiệm có thể áp dụng và tỷ lệ lấy mẫu phụ thuộc vào sản phẩm đã chọn, tiêu chuẩn quản lý, ứng dụng dự định và kế hoạch kiểm tra đã được xác nhận.
Báo cáo kiểm tra và tài liệu chất lượng có thể được cung cấp theo yêu cầu của sản phẩm và đơn đặt hàng đã được xác nhận, bao gồm:
EN 10204 3.1 Chứng chỉ kiểm tra vật liệu
Giấy chứng nhận kiểm tra nguyên liệu thô
Báo cáo thử nghiệm chụp ảnh phóng xạ, nếu có
Báo cáo thử nghiệm niêm phong thủy lực
Báo cáo kiểm tra chiều và rãnh
Báo cáo kiểm tra áp suất và độ kín khí
Báo cáo kiểm tra của bên thứ ba
Các tài liệu chất lượng dành riêng cho dự án khác
Phạm vi kiểm tra, tỷ lệ thử nghiệm, yêu cầu về tài liệu và sự sắp xếp chứng kiến của bên thứ ba phải được xác nhận trước khi sản xuất.

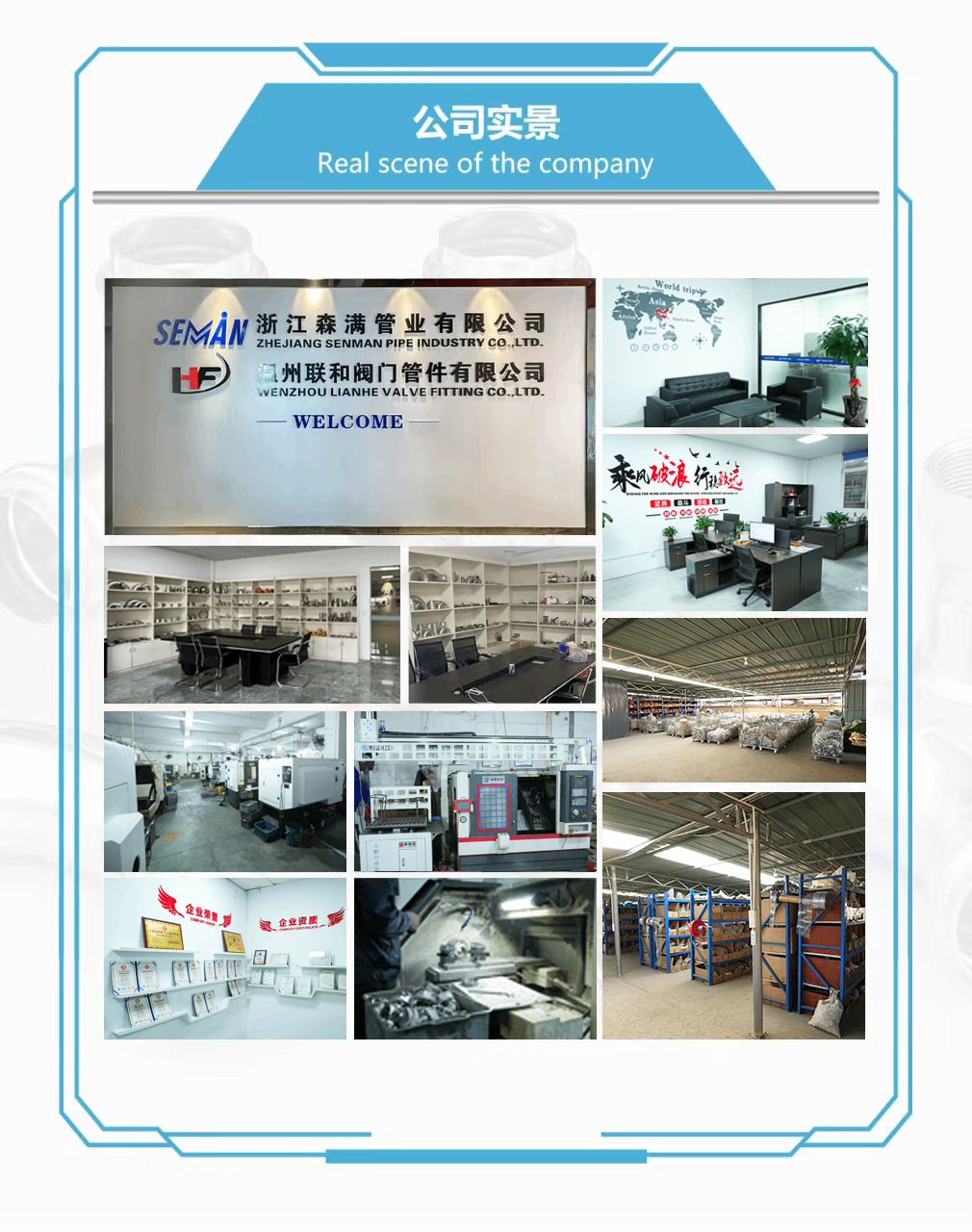

Nhà máy của chúng tôi ở Ôn Châu, Chiết Giang, Trung Quốc, được trang bị để hỗ trợ sản xuất các phụ kiện có rãnh và phụ kiện ép bằng thép không gỉ tiêu chuẩn và tùy chỉnh.
Thiết bị sản xuất chính bao gồm:
Năm dây chuyền sản xuất hàn ống tự động
Hai máy cắt laser
Năm máy đánh bóng rung
Hai máy đánh bóng từ tính
Năm bộ phận kiểm tra độ kín khí và thủy lực
Ba máy tạo hình
Ba máy tạo rãnh
Hai máy khoan
Mười máy tiện CNC
Sáu máy xử lý cuối
Hai máy thủy lực dọc
Hai máy tạo hình dạng khung
Mười máy uốn ống
Tám máy hàn hồ quang argon tự động
Bốn máy vẽ thủy lực
Bốn máy đục lỗ thủy lực tốc độ cao
Hai máy khắc laser
Hai đơn vị đóng gói
Thiết bị sản xuất và kiểm tra liên quan khác
Những khả năng sản xuất này hỗ trợ chuẩn bị nguyên liệu, tạo hình cơ học, tạo rãnh, hàn, xử lý nhiệt, hoàn thiện bề mặt, kiểm tra áp suất, đánh dấu, kiểm tra và đóng gói xuất khẩu.
Mỗi khớp nối được bảo vệ bằng túi nhựa để giảm tiếp xúc với bụi, độ ẩm và ô nhiễm bề mặt. Sản phẩm sau đó được đóng gói trong thùng carton xuất khẩu gia cố và đóng gói trong hộp gỗ khi có yêu cầu.
Bao bì nhiều lớp này giúp bảo vệ các khớp nối có rãnh bằng thép không gỉ khỏi va đập, trầy xước, nhiễm bẩn và hư hỏng khi xử lý trong quá trình bảo quản và vận chuyển quốc tế.
Thùng carton tùy chỉnh, logo khách hàng, nhãn, mã vạch, đóng gói pallet và các cách sắp xếp đóng gói khác có thể được cung cấp theo yêu cầu đặt hàng đã được xác nhận.
Số lượng đặt hàng tối thiểu:Thông thường 5–10 chiếc, tùy thuộc vào kích thước sản phẩm và lượng hàng tồn kho hiện tại.
Chúng tôi duy trì hàng tồn kho cho nhiều sản phẩm thông thường và kích cỡ thường được yêu cầu. Các sản phẩm được chọn có thể có sẵn tới 5.000 sản phẩm. Vì lượng hàng trong kho thay đổi liên tục nên số lượng thực tế và tình trạng sẵn sàng giao hàng ngay phải được xác nhận lại khi yêu cầu báo giá.
Thời gian giao hàng:Các sản phẩm có kích thước thông thường có sẵn trong kho thường có thể được giao trong vòng 3–7 ngày. Các đơn hàng yêu cầu sản xuất mới thường mất khoảng 25 ngày.
Thời gian báo giá:Thông thường trong vòng ba giờ làm việc sau khi nhận được đầy đủ thông số kỹ thuật và yêu cầu về số lượng.
Hiệu lực báo giá:Thông thường từ 3–7 ngày, tùy thuộc vào giá nguyên liệu thép không gỉ, tỷ giá hối đoái và điều kiện thị trường hiện tại.
Mẫu miễn phí:Các mẫu có thể được cung cấp miễn phí để xác minh kích thước và đánh giá chất lượng. Phí chuyển phát nhanh quốc tế thường do người nhận thanh toán.
Điều khoản thanh toán:Yêu cầu đặt cọc trước 30% T/T, số dư 70% T/T còn lại được thanh toán trước khi giao hàng. Các thỏa thuận thanh toán cụ thể có thể được thảo luận theo giá trị đơn hàng và điều kiện hợp tác.
Các phương thức thanh toán có sẵn bao gồm T/T, Western Union, PayPal và các phương thức được hai bên thống nhất khác.
Điều khoản thương mại có sẵn:EXW, FOB, CFR, CIF, DDP và DDU
Sản phẩm có thể được vận chuyển bằng đường biển, đường hàng không, đường bộ hoặc dịch vụ chuyển phát nhanh quốc tế. Phương thức vận chuyển có thể được lựa chọn theo số lượng đặt hàng, khối lượng gói hàng, điểm đến, lịch giao hàng yêu cầu và ngân sách vận chuyển.
Thời gian bảo hành chất lượng sản phẩm tiêu chuẩn của chúng tôi là một năm. Nếu xác nhận có vấn đề về chất lượng liên quan đến sản xuất trong thời gian bảo hành, nhóm của chúng tôi sẽ điều tra nguyên nhân và cung cấp giải pháp kỹ thuật hoặc hậu mãi thích hợp.
Khách hàng nên cung cấp mẫu sản phẩm, số đơn đặt hàng, kích thước rãnh, điều kiện lắp đặt, áp suất vận hành, nhiệt độ làm việc, phương tiện vận chuyển và ảnh hoặc video liên quan để hỗ trợ đánh giá kỹ thuật.
