Phạm vi kích thước: 2”~8” (DN50~DN200)
độ dày：1 ~ 5 triệu
Stiêu chuẩnS: GB、 EN 、 DIN 、 ASME
Vật liệu: 0Cr18Ni9 SS304 S30408 SUS304 1.4301,,0Cr17Ni12Mo2 SS316 S31603 SUS316 1.4404,SS304L S30403 1.4306 ,SS316L S31603 1.4404.
Sự liên quan Mca ngợi Sổ trứng Ethứ: Rãnh;
Áp suất danh nghĩa: PN16; Kiểm tra áp lực nước:2,5MPa; Áp suất kiểm tra độ kín khí: 1,05MPa.
Ưu điểm sản phẩm:

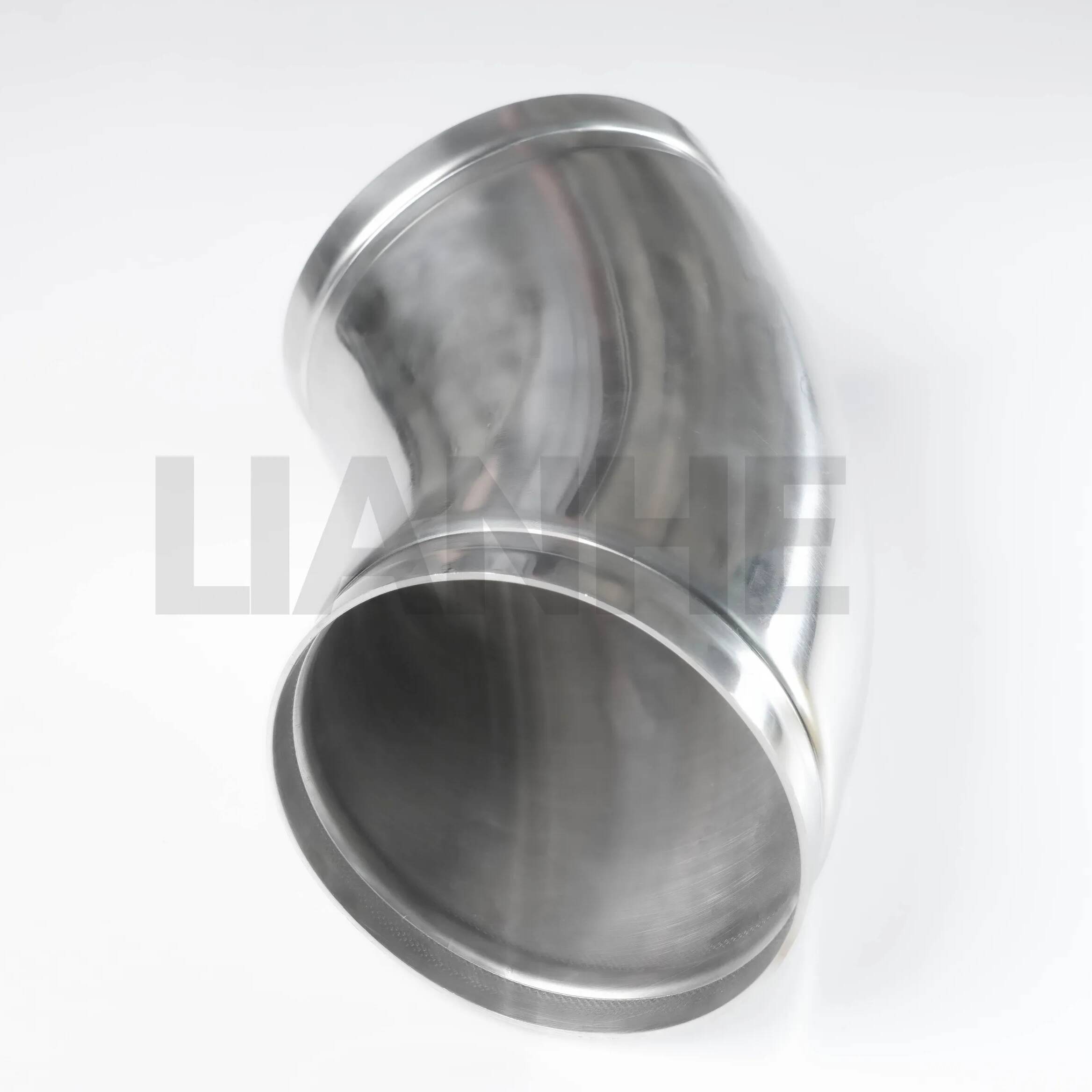

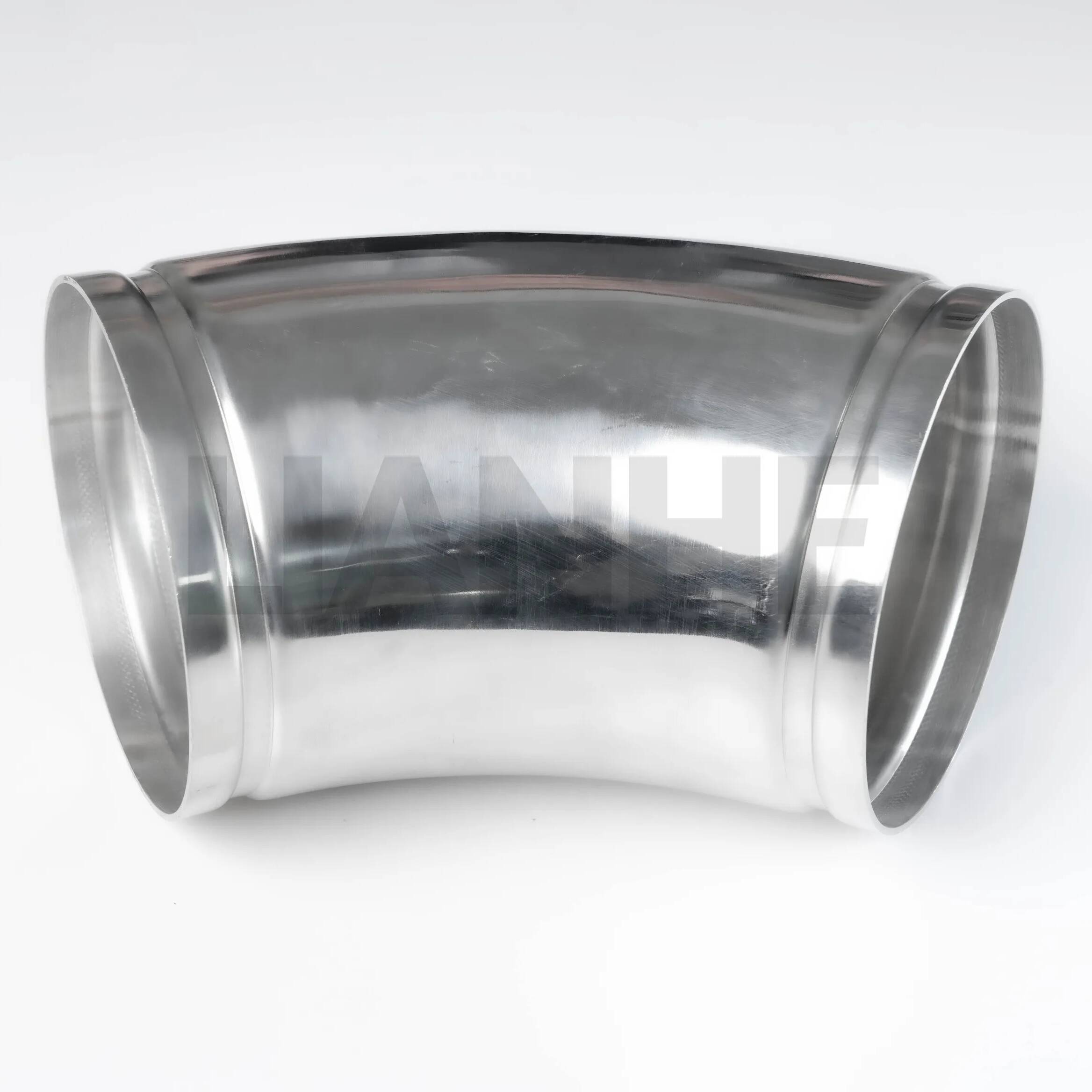

Khuỷu tay 45 độ bằng thép không gỉ là phụ kiện ống có độ bền cao được thiết kế cho hệ thống đường ống có rãnh, cung cấp giải pháp chống rung, đáng tin cậy để thay đổi hướng ống trong các ứng dụng hạng nặng. Được sản xuất từ thép không gỉ 304 hoặc 316, khuỷu tay này có đầu có rãnh (tuân thủ AWWA C606) kết nối với khớp nối hoặc van mà không cần ren hoặc hàn, cho phép lắp đặt và bảo trì nhanh chóng.
Ưu điểm kết nối có rãnh:
Các đầu có rãnh AWWA C606 chấp nhận các khớp nối cơ học (ví dụ: kiểu Victaulic), cho phép lắp đặt trong vài phút bằng cờ lê đơn giản, giảm 40% chi phí nhân công so với hệ thống hàn.
Kích thước rãnh (độ sâu, chiều rộng) được gia công chính xác đến dung sai ± 0,1mm để đảm bảo khớp nối nhất quán.
Xây dựng mạnh mẽ:
Thân bằng thép không gỉ liền mạch hoặc hàn (304 cho mục đích sử dụng thông thường, 316 cho môi trường ăn mòn), có cường độ chảy ≥250 MPa và khả năng chống va đập (Charpy V-Notch ≥27 J ở 20°C).
Thiết kế góc 45° giúp giảm sự tập trung ứng suất so với khuỷu tay 90°, lý tưởng cho các ứng dụng có độ rung cao như máy bơm và máy nén.
Tối ưu hóa luồng:
Bán kính bên trong nhẵn (đường kính ống 1,5 lần) giảm thiểu nhiễu loạn và tổn thất áp suất, với lỗ khoan được đánh bóng (Ra 1,6μm) cho dòng chảy tầng trong hệ thống nước, dầu và khí đốt.
Vị trí rãnh cách xa chỗ uốn cong đảm bảo các vòng đệm khớp nối không bị ảnh hưởng bởi độ lệch của đường ống, duy trì khả năng chống rò rỉ khi giãn nở nhiệt.
Tuân thủ & Kiểm tra:
Đáp ứng các tiêu chuẩn ASME B16.24, MSS SP-83 và AWWA C606, được kiểm tra thủy tĩnh tới 1,5 lần MAWP (lên đến 300 PSI đối với thép không gỉ 304).
Đánh bóng bằng điện tùy chọn cho các hệ thống có độ tinh khiết cao, giảm độ nhám bề mặt xuống Ra 0,8μm cho các ứng dụng dược phẩm và chất bán dẫn.
Hoàn hảo cho đường ống có tải trọng lớn và đường kính lớn:
Phân phối nước: Đường ống cấp nước thành phố, nhà máy xử lý nước thải và hệ thống phòng cháy chữa cháy (tuân thủ NFPA 20), với các kết nối có rãnh cho phép mở rộng nhanh chóng mạng lưới đường ống.
Nhà máy công nghiệp: Mạch nước làm mát, đường dẫn hơi nước và hệ thống vận chuyển vật liệu rời trong các nhà máy điện và nhà máy lọc dầu, bằng thép không gỉ 316 chống ăn mòn ứng suất clorua.
Hệ thống cơ khí: Các kết nối thiết bị dễ bị rung (ví dụ: máy bơm, máy phát điện), với các khớp nối có rãnh giúp hấp thụ những sai lệch nhỏ và giảm ứng suất lên khuỷu tay.
Hàng hải & ngoài khơi: Hệ thống hút nước biển và đường ống trên boong, bằng thép không gỉ 316 mang lại khả năng chống ăn mòn nước mặn và bám bẩn sinh học vượt trội.
Hỏi: Kích thước ống tối đa có sẵn là bao nhiêu??
MỘT:Kích thước nằm trong khoảng từ 2" đến 48" NPS, với các kích thước tùy chỉnh có sẵn cho các dự án đặc biệt.
Hỏi: Khuỷu tay có rãnh có thể được sử dụng trong lắp đặt trên mặt đất và dưới lòng đất không?
MỘT:Có, phù hợp với cả hai môi trường; sử dụng vỏ bọc polyetylen để bảo vệ ngầm trong đất ăn mòn.
Hỏi: Làm thế nào để ngăn chặn sự ăn mòn điện với các kim loại khác nhau?
MỘT:Sử dụng khớp nối điện môi khi nối các khuỷu thép không gỉ với ống thép carbon và dán băng chống ăn mòn vào các đầu có rãnh.
Hỏi: Mô-men xoắn khuyến nghị cho bu lông khớp nối là bao nhiêu??
MỘT:Tuân theo hướng dẫn của nhà sản xuất khớp nối, thường là 50-70 N·m cho khuỷu tay 2"-12" để đảm bảo áp suất bịt kín đồng đều.
