Khuỷu tay 90DEG bằng thép không gỉ cường độ cao cho đường ống công nghiệp

Tổng quan

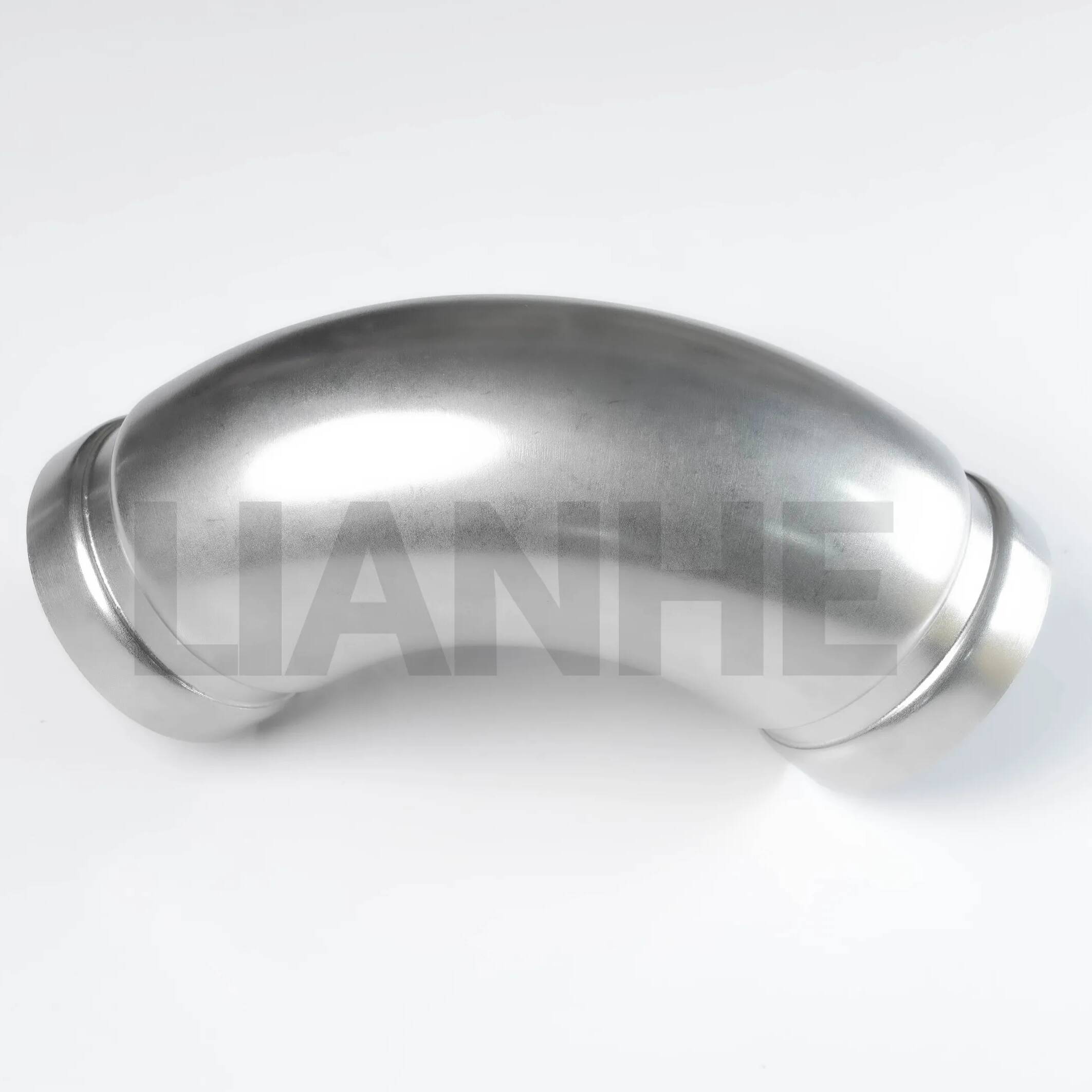

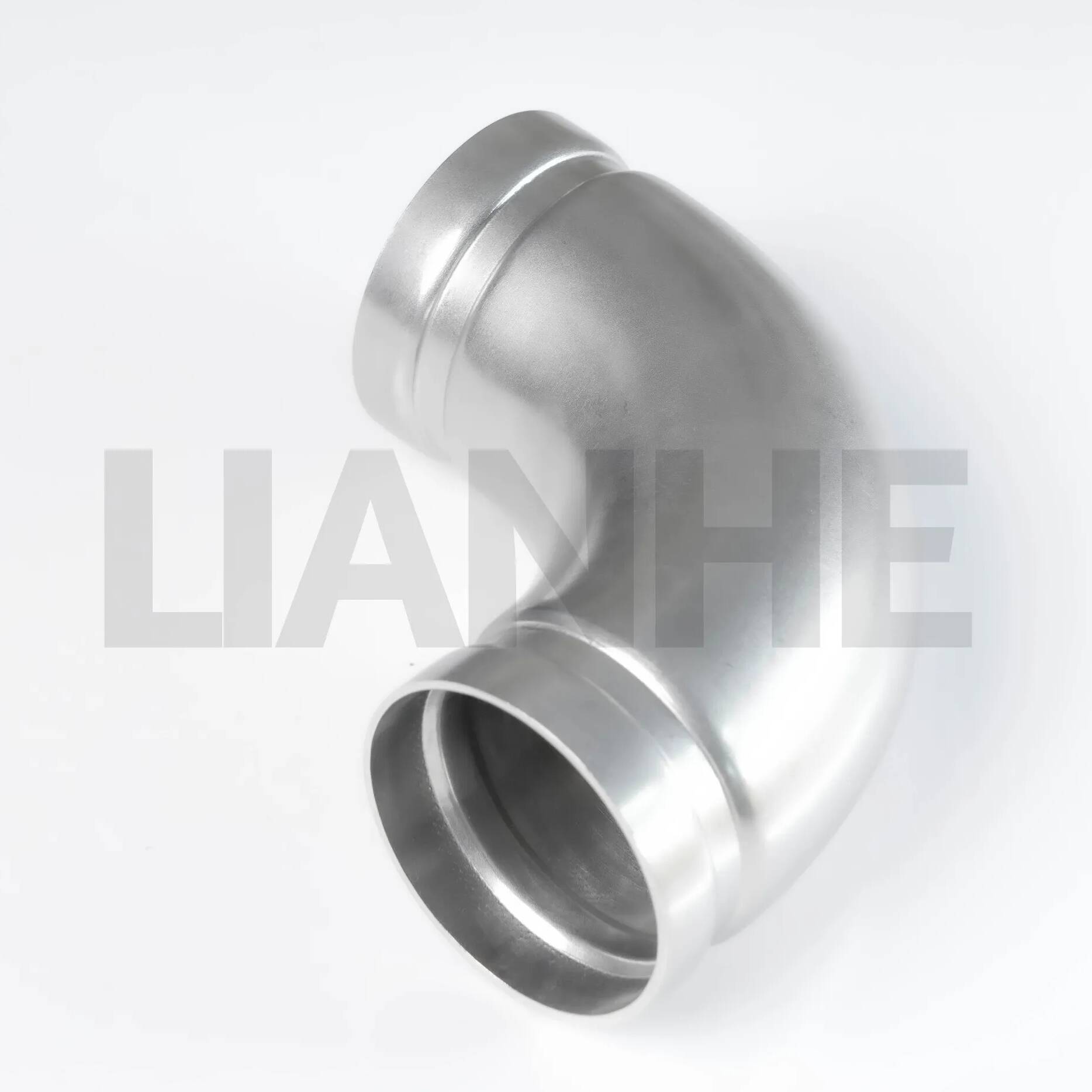

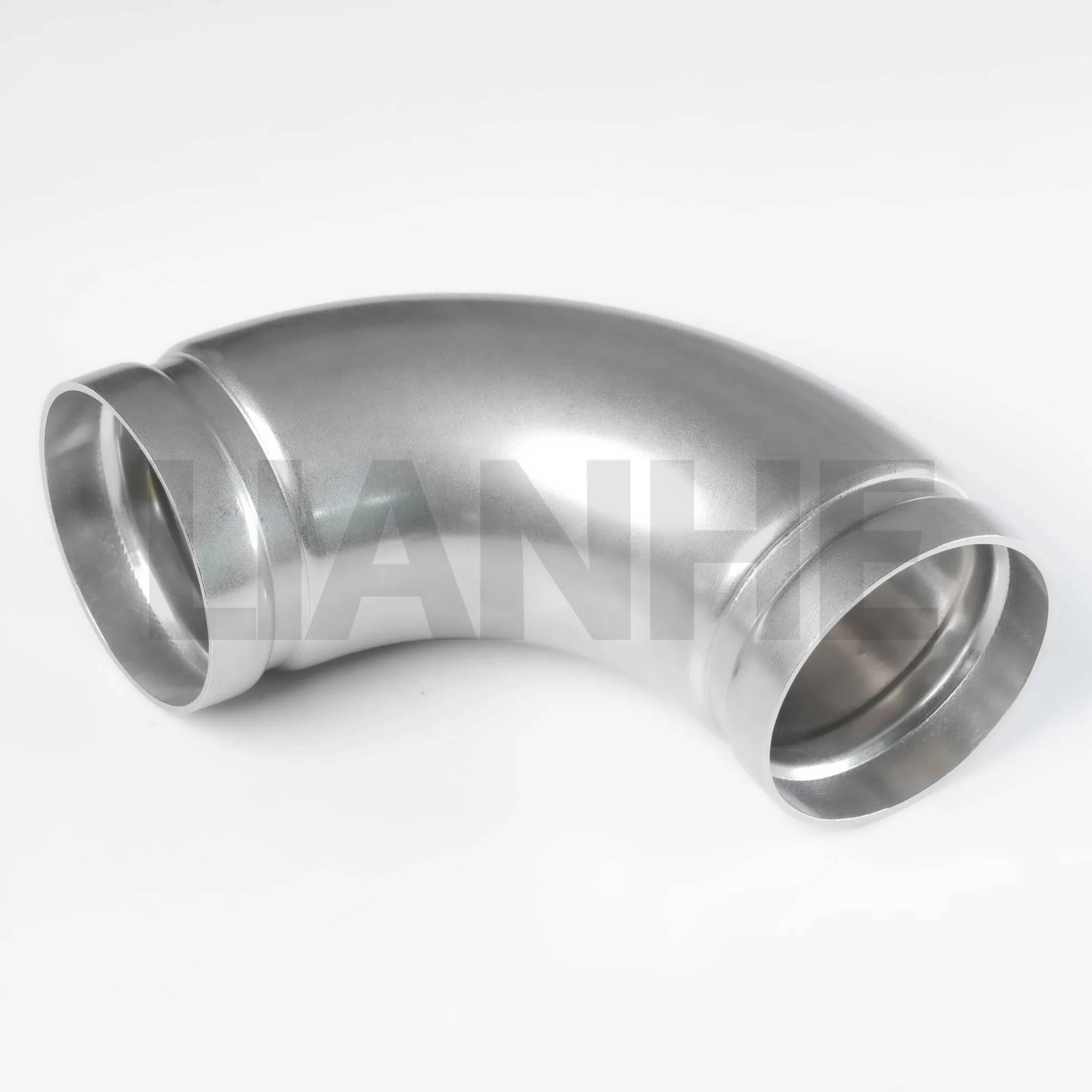

Khuỷu tay 90DEG có rãnh bằng thép không gỉ cường độ cao là phụ kiện đường ống cao cấp được thiết kế để thay đổi hướng trong hệ thống đường ống có rãnh trong khi vẫn duy trì tính toàn vẹn về cấu trúc và hiệu quả dòng chảy. Được chế tạo từ thép không gỉ 304 hoặc 316 liền mạch, các khuỷu này có các rãnh tuân thủ AWWA C606 và bán kính 1,5D cho dòng chảy thành lớp trơn tru, khiến chúng trở nên lý tưởng cho các ứng dụng hạng nặng yêu cầu khả năng chống rung và độ bền ăn mòn.

Đặc trưng

Xây dựng liền mạch mạnh mẽ:

Được sản xuất từ ​​​​thép không gỉ ép đùn hoặc rèn (304 cho mục đích sử dụng thông thường, 316 cho môi trường khắc nghiệt), với độ dày thành tuân theo lịch trình 40/80 và cường độ năng suất ≥250 MPa.

Kích thước rãnh (chiều rộng: 12,7 mm, chiều sâu: 2,4 mm) được gia công chính xác theo tiêu chuẩn AWWA C606 để đảm bảo khớp nối nhất quán.

Thiết kế tối ưu hóa dòng chảy:

Bán kính đường tâm 1,5D giúp giảm tổn thất áp suất tới 30% so với các khuỷu có bán kính ngắn, với lỗ khoan bên trong được đánh bóng (Ra ≤1,6μm) giảm thiểu nhiễu loạn và tích tụ cặn.

Góc 90° mang lại sự thay đổi hướng tối ưu đồng thời phân bổ ứng suất đồng đều, phù hợp với hệ thống dòng chảy cao (lên tới 1.000 GPM cho khuỷu tay 12 inch).

Cài đặt linh hoạt:

Kết nối với các ống có rãnh bằng khớp nối cơ học (không hàn/ren), cho phép lắp đặt nhanh chóng trong vài phút với các công cụ cơ bản, giảm 40% chi phí nhân công.

Có sẵn các kích cỡ từ 2" ​​đến 48" NPS, với đường kính và độ dày thành tùy chỉnh cho các dự án đặc biệt.

Kháng môi trường:

Biến thể thép không gỉ 316 chống rỗ do clorua gây ra (quan trọng trong các ứng dụng hàng hải và nước mặn), với bề mặt thụ động bảo vệ kéo dài tuổi thọ sử dụng thêm 20%.

Phạm vi nhiệt độ: -250°C đến 800°C (có miếng đệm thích hợp), thích hợp cho chất lỏng đông lạnh và đường hơi nhiệt độ cao.

Ứng dụng

Hoàn hảo cho các hệ thống đường ống có nhu cầu cao:

Phòng cháy chữa cháy: Các khuỷu tay tuân thủ NFPA 20 trong hệ thống phun nước, đảm bảo dòng chảy đáng tin cậy trong các tòa nhà thương mại và cơ sở công nghiệp.

Chế biến dầu khí: Chuyển hướng dòng chảy trong đường ống của nhà máy lọc dầu và giàn khoan ngoài khơi, với 316 khuỷu đáp ứng NACE MR0175 cho môi trường khí chua.

Phát điện: Đường hơi và nước ngưng trong nhà máy nhiệt điện, chịu được sự thay đổi nhiệt độ nhanh và chu kỳ áp suất cao (lên đến 200 bar).

Xử lý nước: Hệ thống xả nước thải và dây chuyền định lượng hóa chất, với khuỷu 304 tuân thủ NSF 61 cho các ứng dụng nước không ăn mòn.

Câu hỏi thường gặp

Hỏi: Những khuỷu tay này có thể được sử dụng trong lắp đặt dưới lòng đất không??

MỘT:Có, nhưng hãy sử dụng vỏ bọc bằng polyetylen hoặc bọc chống ăn mòn để bảo vệ thêm trong đất ăn mòn.

Hỏi: Áp suất làm việc tối đa cho khuỷu tay lịch trình 80 là bao nhiêu??

MỘT:Lên đến 300 PSI đối với thép không gỉ 304 và 350 PSI đối với thép không gỉ 316 ở 20°C.

Hỏi: Các rãnh có ảnh hưởng đến mức áp suất của khuỷu tay không?

MỘT:Không, thiết kế có rãnh được thiết kế để duy trì toàn bộ khả năng chịu áp của hệ thống đường ống khi được ghép nối đúng cách.

Hỏi: Tôi có thể sơn khuỷu tay vì mục đích thẩm mỹ không??

MỘT:Có, sử dụng sơn gốc epoxy tương thích với thép không gỉ; đảm bảo khu vực rãnh vẫn không được sơn để gắn khớp nối thích hợp.
