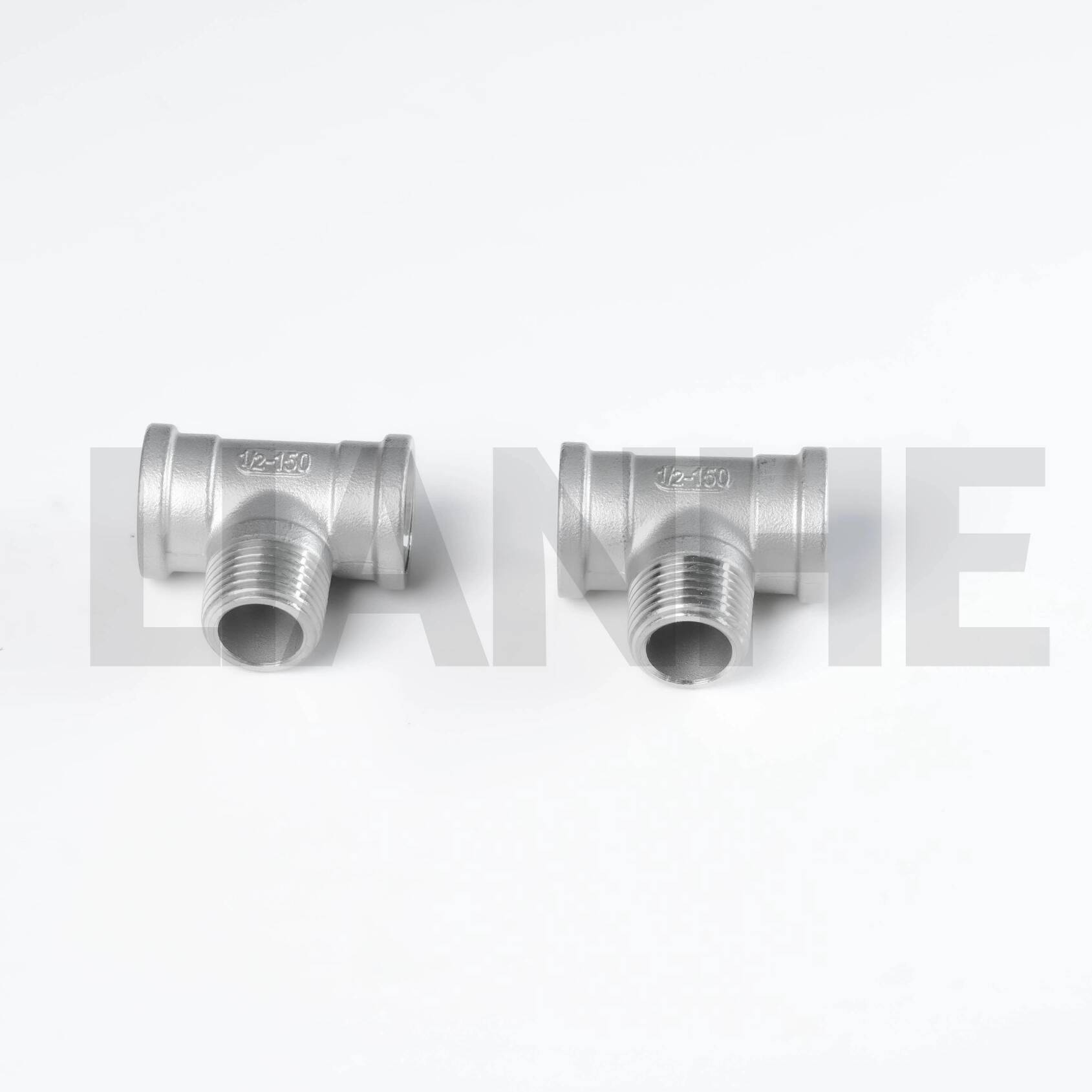

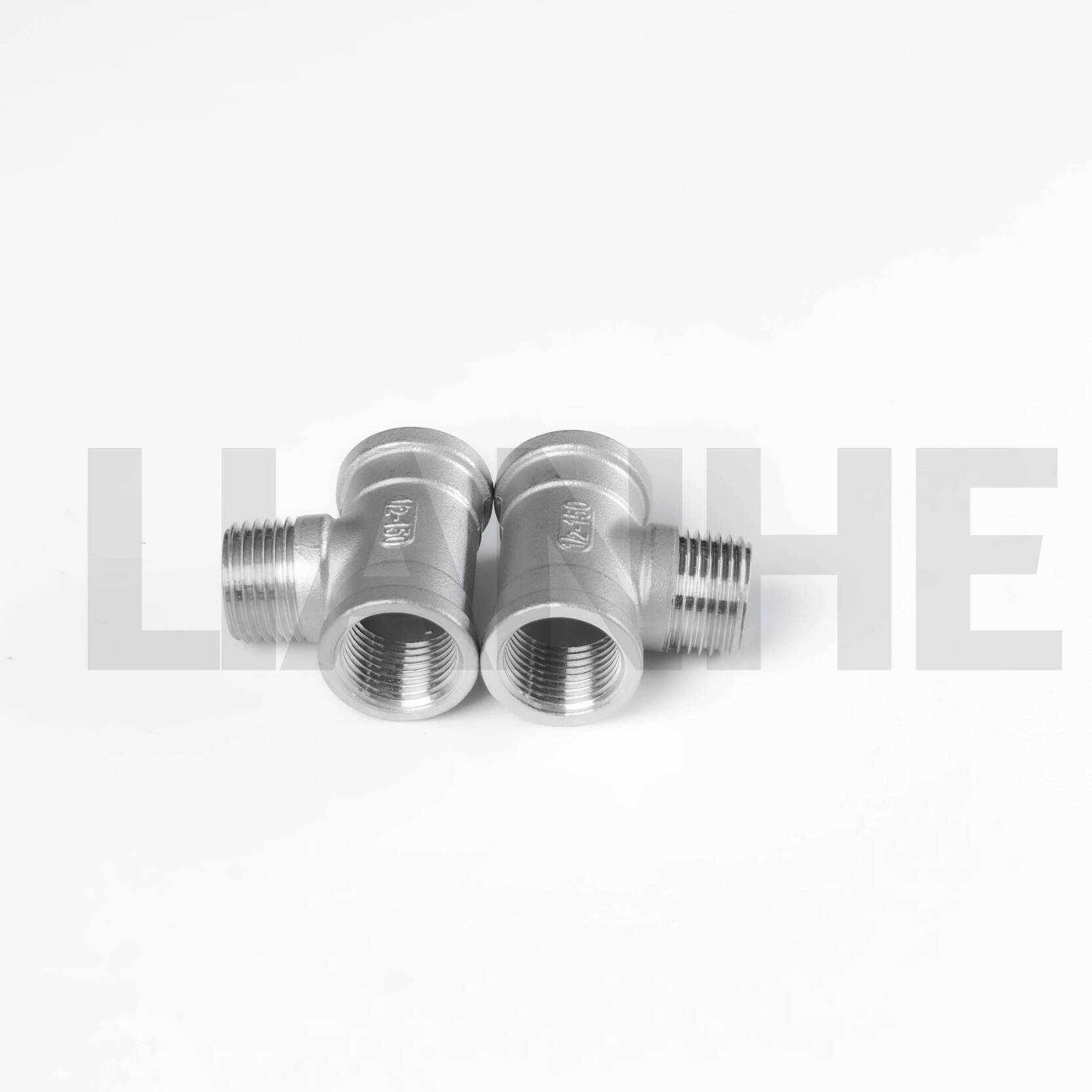

Ống ren F/M/F bằng thép không gỉ áp suất cao Loại 150 là một phụ kiện đường ống linh hoạt được thiết kế để tạo kết nối ba chiều trong hệ thống đường ống có ren, bao gồm hai ren NPT cái và một ren NPT đực cho cấu hình nhánh linh hoạt. Được chế tạo từ thép không gỉ 304 hoặc 316, chiếc tee này cung cấp giải pháp mạnh mẽ cho các ứng dụng áp suất trung bình yêu cầu phân phối dòng chảy đáng tin cậy.
Cấu hình chủ đề hỗn hợp:
Hai ren NPT (F) cái trên đường dây chính và một ren NPT (M) đực trên nhánh (hoặc ngược lại), cho phép kết nối trực tiếp với van, đường ống và dụng cụ mà không cần bộ chuyển đổi.
Ren tuân thủ ANSI B1.20.1 (độ côn 60°), được định mức cho áp suất làm việc lên tới 300 PSI (Loại 150) với chất bịt kín thích hợp (băng PTFE hoặc chất khử ống).
Thiết kế kết cấu gia cố:
Tường dày hơn ở điểm nối nhánh (tường chính 1,3 lần) chịu được áp lực tăng vọt, giảm nguy cơ biến dạng trong hệ thống dòng chảy cao (ví dụ: 400 GPM cho tee 3 inch).
Bề mặt bên trong nhẵn (Ra 1,6μm) giảm thiểu nhiễu loạn, với góc phân nhánh 90° để phân phối dòng chảy cân bằng.
Chất liệu & Hiệu suất:
Thép không gỉ 304 (ASTM A312) dùng trong công nghiệp nói chung; Thép không gỉ 316 (ASTM A316) dành cho môi trường ăn mòn, với phạm vi nhiệt độ -20°C đến 180°C.
Độ dày thành lịch trình 40 đảm bảo độ bền trong các ứng dụng chịu áp suất vừa phải, với độ bền kéo tối thiểu là 515 MPa.
Tuân thủ & Tính linh hoạt:
Đáp ứng các tiêu chuẩn ASME B16.11 và MSS SP-83, có kích thước từ 1/8" đến 4" NPS, với các tùy chọn tee bằng nhau (tất cả các luồng có cùng kích thước) và giảm bớt các tùy chọn tee (nhánh nhỏ hơn).
Hoàn hảo cho việc phân nhánh theo luồng trong các hệ thống công nghiệp và thương mại:
Mạng khí nén: Tạo kết nối từ đường dẫn khí chính đến bộ lọc, máy sấy và dụng cụ khí nén trong nhà máy bằng thép không gỉ 304 chống ăn mòn do ẩm.
Hệ thống sưởi ấm Hydronic: Phân phối nước nóng từ nồi hơi đến bộ tản nhiệt trong các tòa nhà thương mại, cấp Class 150 phù hợp với hệ thống áp suất 150 PSI.
Phòng thí nghiệm hóa học: Phân nhánh các đường cấp hóa chất đến lò phản ứng và máy phân tích, bằng thép không gỉ 316 chống tiếp xúc với axit và dung môi nhẹ.
Hệ thống nước biển: Kết nối đường nước ngọt và nước thải trên tàu, bằng thép không gỉ 316 chịu hơi nước mặn và rung động.
Hỏi: Định hướng ren tiêu chuẩn cho tee F/M/F là gì??
MỘT:Thông thường, có hai ren cái trên đầu vào/đầu ra và ren đực trên nhánh, nhưng có sẵn các hướng tùy chỉnh cho các ứng dụng cụ thể.
Hỏi: Chiếc áo phông này có thể được sử dụng với các phụ kiện ống loe không??
MỘT:Không, được thiết kế cho ren NPT; sử dụng bộ chuyển đổi Flare-to-NPT để tương thích với các hệ thống ống loe.
Hỏi: Làm thế nào để ngăn chặn chất bịt kín ren đi vào đường ống?
MỘT:Bôi chất trám kín theo 1-2 sợi từ đầu để tránh bị đùn vào đường dẫn dòng chảy, đặc biệt là ở các ống chữ T có đường kính nhỏ.
Hỏi: Chiếc tee có phù hợp với môi trường có độ rung cao không??
MỘT:Có, nhưng hãy sử dụng vòng đệm đai ốc khóa hoặc hợp chất khóa ren để tránh các kết nối lỏng lẻo, đặc biệt là trong các đường ống gắn trên máy móc.
Phụ kiện bằng thép không gỉ này mang lại hiệu suất đáng tin cậy và là thành phần thiết yếu cho hệ thống đường ống bền và chống rò rỉ. Liên hệ với chúng tôi ngay hôm nay để lấy mẫu miễn phí hoặc thảo luận về nhu cầu tùy chỉnh của bạn.
